1. 概述

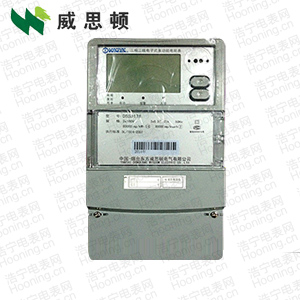

　　煙臺東方威思頓DSSD178三相三線電子式電能表集各種計量、顯示、通訊、監控等功能于一身，可以精確地分時計量三相正反向有功電能、四象限無功電能以及需量;精密實時測量三相電壓、電流、有功無功功率、功率因數等;檢測并記錄失壓、失流、斷相等事件;可實現遠程和本地抄表、編程等功能。本產品可廣泛應用于電網關口、電廠、供變電站、各企事業單位的電能綜合計量和管理以及工業用戶多費率電能分時計量。

　　2. 主要功能

　　2.1 電能計量及需量測量功能

　　2.1.1 分費率計量正、反向有功電能和四象限無功電能。四象限無功可任意組合累加,歸結為正反二類無功并顯示。 在指定的抄表日自動進行數據轉存，能貯存多個月或多個抄表周期的電能數據(默認存儲3個月或3個抄表周期數據)。

　　2.1.2 分費率測量正、反向有、無功最大需量并記錄其發生時間。在指定的抄表日自動進行數據轉存，且當月的最大需量值自動復零。能貯存多個月或多個抄表周期的最大需量數據(默認存儲3個月或3個抄表周期數據)。

　　2.1.3 需量周期可在5、10、15、30、60min中選擇?；钍叫枇恐芷诘幕顣r(shí)間在1、2、3min中選擇。需量周期應為滑差時間的整數倍5倍及以上。出廠默認設置：最大需量周期為15min, 滑差時間為1min。

　　2.2 實時量測量功能

　　測量所接入線路的電壓、電流、有功功率、無功功率、功率因數等實時量數據。

　　2.3 費率和時段

　　具有最大12個時區、12個時段、10套日時段表、5個費率。前4個費率可定義為尖峰平谷中的任意一個(通過維護軟件設置，但不能有重復)。

　　2.4 顯示功能

　　支持自動循環顯示和按鍵查詢顯示、遙控顯示3種顯示模式，可通過紅外光口、RS485或RS232通訊口對循顯內容、循顯切換時間、按鍵顯示內容、顯示模式切換時間等進行設置。可單獨設置停電抄表時的顯示內容。
