1. 工作原理

　　多功能電能表是由測量單元和數據處理單元等組成，除計量有功、無功電能外，還具有分時、測量需量等兩種以上功能，并能顯示、存儲和輸出數據的電能表。

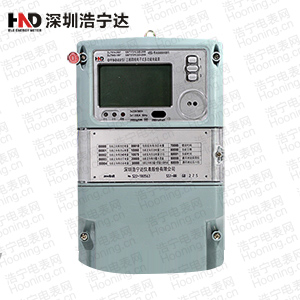

　　DTSD22型三相電子式多功能電能表工作原理如圖1所示：

　　圖1 DTSD22型三相多功能電能表工作原理圖

　　電能表工作時，電壓、電流經取樣電路分別取樣后，送入專用電能芯片進行處理，并轉化為數字信號送到CPU進行計算。由于采用了專用的電能處理芯片，使得電壓電流采樣分辨率大為提高，且有足夠的時間來更加精確的測量電能數據，從而使電能表的計量準確度有了顯著改善。

　　圖中CPU用于分時計費和處理各種輸入輸出數據，通過串行接口將專用電能芯片的數據讀出，并根據預先設定的時段完成分時有功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

　　2. 主要功能

　　2.1 電能計量功能

　?、?計量參數：可計量有功、無功、正向有功、反向有功、正向無功、反向無功、四象限無功等電量。

　?、?監測參數：可監測各相電壓、電流實時值，可監測三相總及A、C各相有功功率、無功功率、功率因數、相角、相位等實時參數 。

　　③ 分時功能：具有尖、峰、平、谷分時段復費率功能，也可選擇峰、平、谷分時段功能，總之適用全國各地分時復費率要求。

　?、?數據存儲：可按月儲存13個月的每月電量數據，可按月儲存每月的總、尖、峰、平、谷電量等數據?？蓛Υ骐妷?、電流、正反向有功無功電量數據。

　　⑤ 6類負荷曲線記錄功能。

　　⑥ 顯示功能：可顯示最近3月的每月電量數據。

　　2.2 防竊電功能

　?、?開蓋記錄功能，防止非法更改電路。

　?、?電壓合格率、失壓記錄功能，防止用戶非法取掉或截斷電壓接線，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

　?、?失流、斷相記錄功能，防止用戶非法短接電流接線，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

　?、?電流不平衡記錄：可警惕用戶在電表接線的前端截取電量。

　　⑤ 掉電記錄功能，防止用戶非法取下電表的工作電源，如已發生，可通過記錄的時間核算所損失的電量，為追補電量提供依據。

　?、?反向電量計入正向電量，用戶如將電流線接反，電表照樣正向走字，不具有竊電作用。

　?、?逆相序報警，用戶非法接線，電表會報警，除非把線接正確，否則一直報警。

　　以上情況如發出，電表會出現報警標志，如安裝抄表系統與電表相聯，抄表系統會馬上出現報警。
