1. 概述

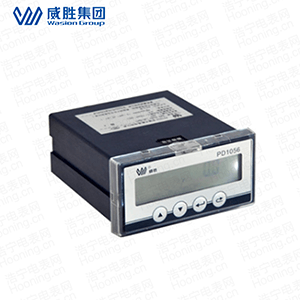

　　PD1056/1C單相電子式多功能電表是一款集測量、大屏幕LCD顯示、通信于一體的電力儀表，可以測量電網有功功率、無功功率、視在功率和功率因數。通信接口支持MODBUS-RTU通信規約。儀表選配2路開關量輸入和2路開關量輸出，可以實現本地或遠程的開關信號監測和控制輸出功能(即“遙信”和“遙控”功能)，或選用1路可靈活控制的變送輸出。儀表適用于各種能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。該電子式多功能電能表符合以下標準：GB/T17215.321《靜止式交流有功電能表(1級和2級)》或GB/T17215.322《靜止式交流有功電能表(0.2S級和0.5S級)》、GB/T17215.323《靜止式交流無功電能表(2級和3級)》、Modbus-RTU規約和GB/T13850-1998變送標準。

　　2. 工作原理

　　本儀表系列采用了高精度的采樣計量、高速的MCU進行數據處理以及豐富的液晶顯示屏和非易失存儲器。
