威勝DTSD342-1W三相四線有功電能表使用說明書 - 下載
    威勝
電壓規格：
3×57.7/100V,3×220/380V
精度等級：
無
電流規格：
1(6)A、1.5(6)A、5(6)A
主要功能：
1路有功脈沖輸出；提供1路12V，50mA的直流電源輸出
通訊接口：
RS485
通訊協議：
Modbus RTU規約，DL/T645規約
0731-82052265 135 4866 1746

QQ：點擊這里給我發消息

聯系人：吳經理

說明書簡介

    　1. 工作原理

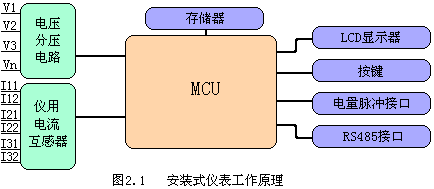

　　本儀表采用了高精度的采樣計量，高速的MCU進行數據處理，豐富的液晶顯示屏，非易失存儲器。具體結構如圖2.1所示。

        安裝式儀表工作原理

　　2. 技術指標

項目

性能參數

規格

三相四線

電

壓

參比電壓Un

AC220V、AC57.7V

測量范圍

0.7Un~1.3Un

極限電壓

1.9Un

功耗

<0.05VA(單相)

阻抗

>2MΩ

電

流

額定電流

1A、1.5A、5A

測量范圍

1(6)A、1.5(6)A、5(6)A

功耗

<0.05VA(單路額定電流)
