1. 概述

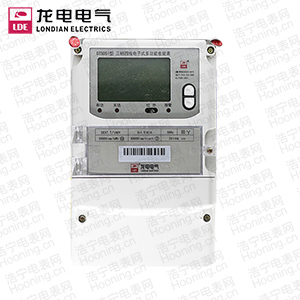

　　DTSD51型三相四線電子式多功能電能表是遵照國家有關標準，結合電力用戶的實際需求設計、制造的計量?jī)x表。該表計量雙方向的交流有功、無功電量及最大需量，具有分時 4 費率計量功能，可實時測量電壓、電流和功率等各項參數，具有失壓、失流等多種故障監測記錄功能，并能通過紅外或 RS485 接口進行抄表。

　　該表性能指標符合以下標準的相關技術要求：

　　GB/T17883—1999《0.2S 級和 0.5S 級靜止式交流有功電度表》

　　GB/T17215—2002《1 級和 2 級靜止式交流有功電度表》

　　GB/T17882—1999《2 級和 3 級靜止式交流無功電度表》

　　DL/T614-1997《多功能電能表》

　　DL/T645—1997《多功能電能表通信規約》

　　2. 功能及特點

　　2.1 分時計量正、反向有功和無功電能，無功的計量方式可設置;

　　2.2 可計量四象限的無功電能;

　　2.3 分時計量正、反向有功和無功最大需量;

　　2.4 可按設定日結算轉存電量、需量并清當前最大需量;

　　2.5 可編程 4 種費率、10 個日時段、5 個日時段表、4 個時區及 12 個公共假日;

　　2.6 可實時測量電壓、電流、功率及當前頻率等參數;

　　2.7 通過 LCD 顯示電表的運行狀態，具有顯示切換功能，可以很方便的查詢各顯示信息;

　　2.8 可實現參數輪顯和按顯，顯示參數(不超過 32 項)和時間、順序可任意設置;

　　2.9 具有失壓、失流、電壓合格率、停電來電、編程、清需量、廣播校時等事件記錄功能;

　　2.10 具有三相全失壓(有電流、無電壓)檢測記錄功能;

　　2.11 具有脈沖測試口輸出、和 1Hz 時鐘測試口輸出功能;

　　2.12 編程時具有密碼保護和編程按鈕禁止功能;

　　2.13 具有停電按鈕喚醒和紅外喚醒功能，并可實現停電紅外抄表;
