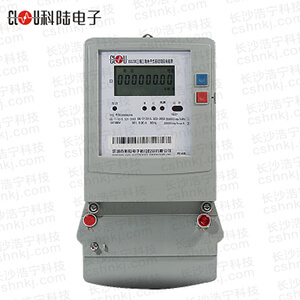

1. 工作原理簡述

　　本系列全電子式三相有功電能表，采用計度器作為顯示器。電能表的線路設計和元器件的選擇以較大的環境允差為依據，可保證整機長期穩定工作。精度基本不受頻率、溫度、電壓變化影響。整機體積小、重量輕、可靠性能高、抗干擾能力強。

　　原理框圖如圖1所示，被測三相電壓和電流量經各自的取樣電路變換成適當?shù)男盘栞斎氲饺嚯p向功率/電能專用集成電路，其輸出與被測三相功率成比例的頻率脈沖信號，經分頻后驅動步進電機計度器，從而實現三相電能計量。

　　2. 規格、電能測試脈沖常數

　　3. 接線

　　3.1 經互感器接入式電能表

        圖4中，上行為輔助接線端子，下行為主接線端子，主接線說明如下

　　2號端子——A相電壓輸入端;

　　5號端子——B相電壓輸入端;

　　8號端子——C相電壓輸入端;

　　10號端子——零線輸入端 (三相三線電能表不接);

　　1號端子——A相電流輸入端;

　　3號端子——A相電流輸出端;

　　4號端子——B相電流輸入端(三相三線電能表不接);

　　6號端子——B相電流輸出端(三相三線電能表不接);

　　7號端子——C相電流輸入端;

　　9號端子——C相電流輸出端;

　　3.2 直接接入式電能表

　　1號端子——A相線輸入端;

　　3號端子——A相線輸出端;

　　4號端子——B相線輸入端;

　　6號端子——B相線輸出端;

　　7號端子——C相線輸入端;

　　9號端子——C相線輸出端;

　　10號端子—— 零線輸入端 ;
