1. 概述

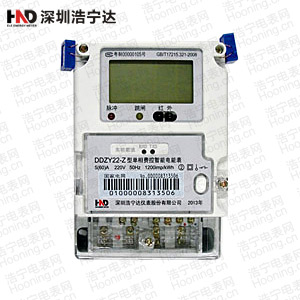

　　DDZY22-Z 型單相費控智能電能表，采用當今最先進的電能表專用集成電路、微處理器、永久保存信息的不揮發性存貯器、寬溫液晶顯示等技術和 SMT工藝設計、制造，是高精度、寬負載、高靈敏、低功耗，供計量額定頻率為 50/60Hz的單相電網中的交流有功電能，該表集眾多功能于一體，實現了正、反向有功、分時電能計量以及遠傳實時電壓、電流、零線電流、功率、功率因數等，并可通過遠程 售電系統實現用戶“先買后用”的預付費功能， 又可靈活預置多種功能：凍結電 量、故障報警、自動斷電、開蓋記錄、自動抄表等功能。以 PC 機和掌上電腦為媒介實現用戶與供電部門計算機的信息傳輸。本表還具有紅外、RS485接口，方便電力部門實現計算機網絡管理。并采用多種軟件、硬件抗干擾措施，保證電表可靠運行，從而適應了電力部門對用戶有效及時地現代化科學管理需求。

　　2. 工作原理

　　采用電子技術，將負載電壓和電流采樣信號，經 16 位 A/D 轉換成數字信號處理，計算出電壓、電流、功率，完成單相電能計量。同時， A/D 轉換器生成 電量脈沖送到 CPU 計數通道。CPU 經過多種運算完成分時計量等多種管理工作及信息傳輸功能。

　　3. 技術參數

　　電表設計參數指標完全符合 DL/T 645—2007 《多功能電能表通信協議》、DL/T 614—2007 《多功能電能表》、GB/T 15284—2002《多費率電能表特殊要求》、Q/GDW 355—2009 《單相智能電能表型式規范》、Q/GDW 354—2009 《智能電能表功能規范》、Q/GDW 364-2009《單相智能電能表技術規范》、Q/GDW 365—2009 《智能電能表信息交換安全認證技術規范》。

　　載波功能滿足國網公司《單相遠程費控智能電能表 (載波 )》結構，且模塊盒支持熱插拔，其模塊與電表連接接口符合國網公司要求，模塊上電后通過讀取基表地址硬設為載波 MAC 地址，模塊與電表接口默認 2400bps，其接口支持DL/T645-2007《多功能電能表通信協議》及其備案文件要求。
