三相有功電能表測量的負載電流較大時，除可以使用額定電流較大的三相有功電能表外，還可以將三相有功電能表與電流互感器配合使用。配用電流互感器時，由于電流互感器的二次電流都是5A，因此電能表的額定電流也應選用5A的，這種配合關系稱為電能表與電流互感器的匹配。

(1)三相三線有功電能表配電流互感器的接線

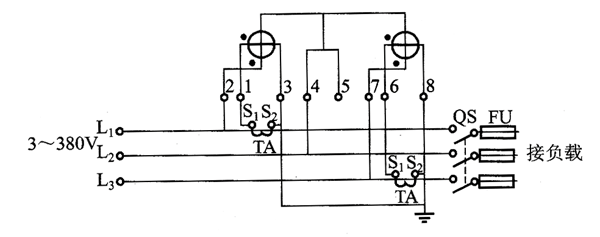

①DS型三相三線有功電能表配電流互感器的接線。DS型三相三線有功電能表配電流互感器的接線原理如圖1所示。

圖1 DS型三相三線有功電能表配電流互感器的接線原理圖

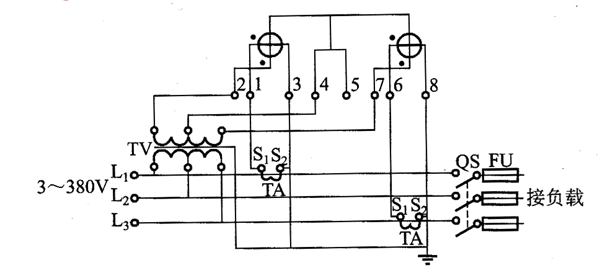

②DS型三相三線有功電能表配電壓互感器、電流互感器的接線。DS型三相三線有功電能表配電壓互感器、電流互感器接線原理如圖2所示。

圖2 DS型三相三線有功電能表配電壓互感器、電流互感器接線原理圖

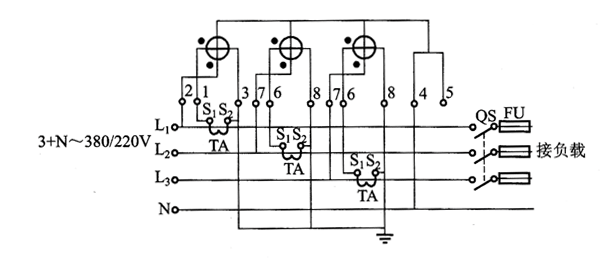

(2)DT型三相四線有功電能表配電流互感器的接線。DT型三相四線有功電能表配電流互感器的接線原理如圖3所示。

圖3 DT型三相四線有功電能表配電流互感器的接線原理圖

以上是浩寧小編介紹的關于"三相有功電能表配電流互感器的接線圖",請繼續關注我們浩寧電表網，更多接線圖知識等你來。
