電流互感器是什么？有什么作用？
電流互感器主要是用來將交流電路中的大電流轉換為一定比例的小電流（我國標準為5安倍），以供測量和繼電保護只之用。大家應該了解在發電、變電、輸電、配電過程中由于用電設備的不同，電流往往從幾十安到幾萬安都有，而這些電路還可能伴隨高壓。那么為了能夠?qū)@些線路的電路進行監控、測量，同時又要解決高壓、高電流帶來的危險，這時就需要用到電流互感器了。下面讓小編給大家簡單介紹一下電流互感器的原理、型號、作用以及如何選擇。
電流互感器原理

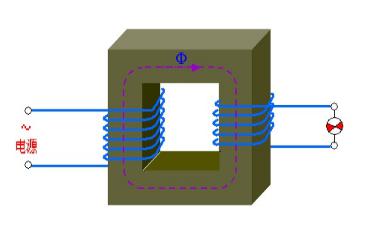

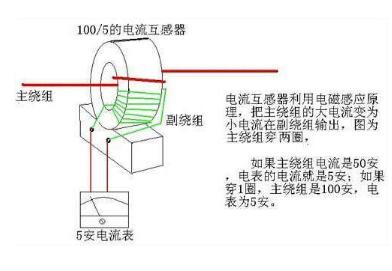

電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。電流互感器是由閉合的鐵心和繞組組成。它的一次側繞組匝數很少，串在需要測量的電流的線路中。
因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量儀表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。電流互感器是把一次側大電流轉換成二次側小電流來測量 ，二次側不可開路。
電流互感器型號
電流互感器的型號是由2～4位拼音字母及數字組成。型號含義：第一字母：L—電流互感器；第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫穿式；V—結構倒置式；第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用。
電流互感器變比
一般電流互感器變比為：?/5，?就是你要選擇的數字，5是固定的，意思是把實際電流變?yōu)?A的電流。比如你實際電流為100A，那么你就可以選擇150/5的互感器，如果你的實際電流是150A那么你就可以選擇200/5的互感器?？傊?不能小于你的實際測量電流(也就是你要給那里裝互感器，就要知道那里的電流是多少)，?一定不要小于你測試電流，但也不能比實際電流大的太多，一般控制在實際電流的1.5倍就行。
電流互感器的作用
電流互感器的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變?yōu)?A的電流。
