電能表檢定裝置檢測智能電表故障?很多人都會對自己家用電表產生懷疑，有時還會出現莫名的故障?下面浩寧科技小編就詳細介紹電能表檢定裝置如何發現電表故障以及如何來檢測電表。

電能表檢定裝置檢測智能電表檢測方法

對電能表進行檢驗前，應根據電能表的相線類型，將電能表正確連接到電能表校驗裝置的電壓電流輸出端。裝置上的各組電壓端子內部是并聯的，多塊表同時校驗時可將各塊表的電壓口路分別接入各自表位的電壓端子，電流回路要求串聯起來接入裝置。

在檢定電能表時只要人工參與掛表，調整好光電采樣器，并正確設計好電能表的參數后，所有檢定項目(包括預熱、潛動試驗、起動試驗、標準偏差的測定、基本誤差的測定)由PC機自動控制，一次完成。校表程序可按照國家規程，也可由用戶自定義。

電能表檢定裝置工作原理

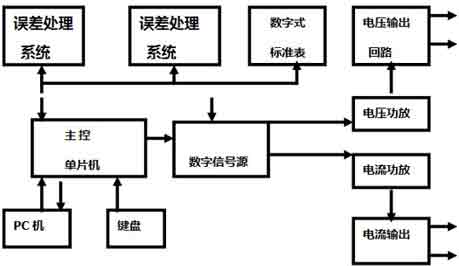

電能表檢測裝置由工頻數字信號源、電壓(電流)功率放大器。電壓(電流)輸出回路、誤差處理系統和操作鍵盤等部分組成。其工作原理的特點是采用多單片微型計算機系統，通過RS232接口交換各種命令和數據，各部件互相協調而成為一個統一的整體。電能表檢測裝置原理框圖如下:

工作過程簡述：當主控機接收到PC機或鍵盤傳來的指令時，立即對命令字進行分析，并通知與本命令相關的單元進行相應的操作。例如，當主控機接收到校表命令后，首先計算出測試電流的大小并將電流量程切換到相應的檔位上;然后通知信號源進行調幅、調相等操作;當信號源調整到本次測試所需的功率點時，主控機再讀取標準表的脈沖常數并傳遞給誤差計算系統，也就是告訴誤差機對被檢表進行采樣并計算誤差;最后主控機再將誤差系統傳來的誤差結果或信號源傳來的指示儀表值送給PC機或鍵盤進行顯示和處理。

智能電表在運行過程中會出現各種故障，這就需要工作人員根據工作經驗，利用電能表效驗儀等相關裝置來判斷故障位置和故障原因，從而有針對性的采取有效的解決策略，以保證智能電能表及時恢復運行。
