長沙威勝單相電表有幾個系列，比如DDSY102-K3、DDS102-T1、DDS102-J3等，現在浩寧電表網簡單說說長沙威勝單相電表DDS102安裝方法。希望對您有所幫助。

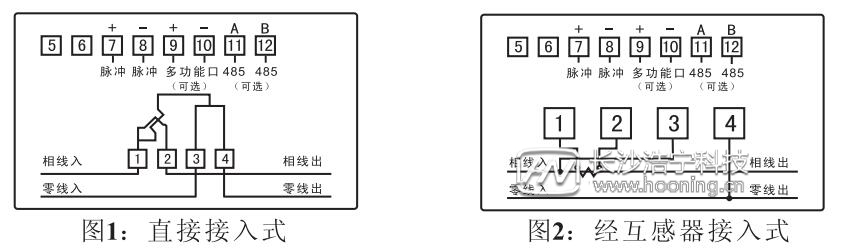

威勝單相電表接線圖

電能表可參考以下圖示相應的接線圖進行接線。(以表計內部接線圖為準)

①輔助端子7、8腳為脈沖信號輸出口，最大容許電流為15mA(DC),電壓范圍為5V~24V (DC) ;

②輔助端子9、10腳為時鐘信號或時段投切信號輸出口(可選)，最大容許電流為15mA (DC),電壓范圍為5V~24V (DC);

③輔助端子11、12腳為485通信端口(可選)，耐壓380V(AC),嚴禁長時間加高壓于此，DDSY102-K3V1.0表型為9、10腳。

④輔助端子配置以電能表實際配置為準。
