三相電表有普通三相電表和智能三相電表，智能電表比普通有功電表功能要多很多，所以內部原理也有所不同，我們就分兩種類型的電表來為您說說三相電表工作原理。

三相有功普通電表原理

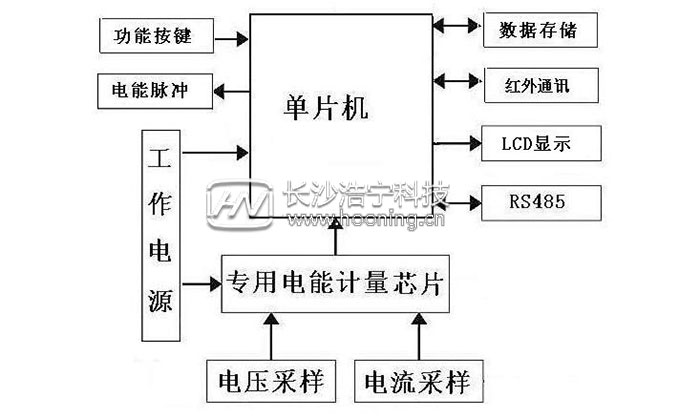

是采用專用計量芯片對三相有功電能進行計量，運用高性能CPU對數據進行處理，通過紅外和RS485口與外界進行數據交換，采樣液晶顯示信息，其原理框圖如圖1所示。

◆三相有功普通電表型號推薦：長沙威勝DTS343-3

適用于作坊、小型工廠和商業門面

主要功能：液晶顯示，支持RS485通信和遠紅外通信，可以保存12個月歷史電量數據，具有斷相、反向、清零、和校時時間記錄功能，計量正反有功電量。防竊電功能等。

市場價格：300元 浩寧價格：245元

三相智能電表原理

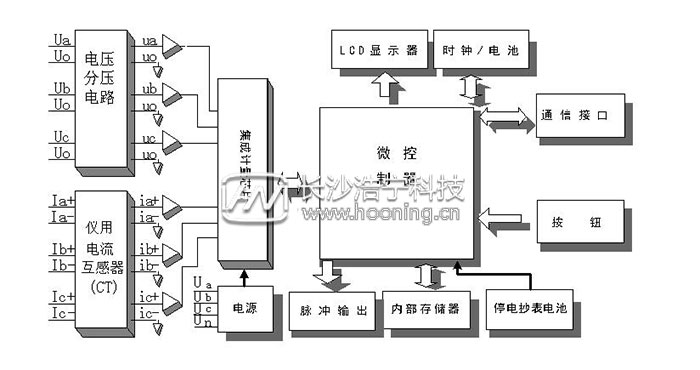

由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運算，從而精確地獲得有功電能和無功電能，微控制器依據相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如下圖所示。

◆三相智能電表型號推薦：長沙威勝DTZ341

適用于大型工廠，大型商業綜合體，小型發電站等

主要功能：具有正、反有功電能量、四象限無功電能量計量功能，并可據此設置組合有功和組合無功電能量，可儲存當前級以上12個結算日的歷史數據，支持多種凍結方式。分時計量功能，支持尖峰平谷計費，防竊電功能。

市場價格：900元 浩寧價格：750元
