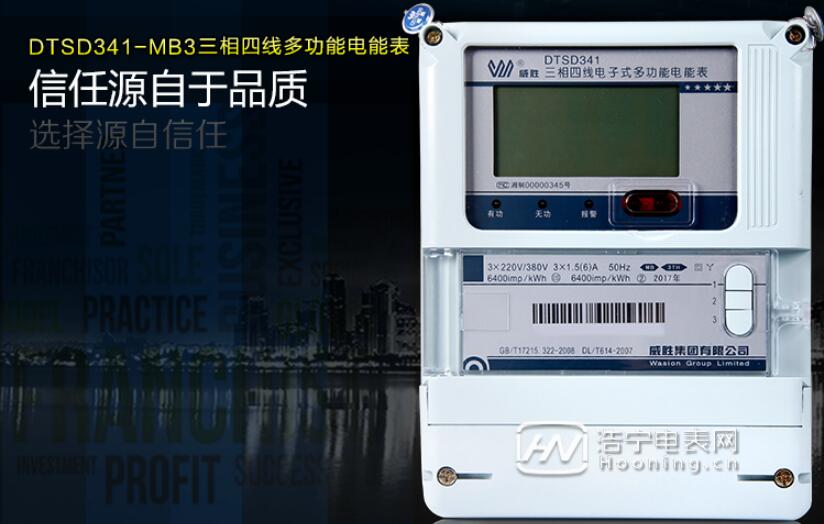

長沙威勝電表是我國領先儀器儀表品牌，旗下DTSD341-MB3型號系列是長沙威勝主打型號之一，適用于工業用表和發電站用表，功能齊全，進口零件機芯，0.5s市場價格在1600左右，浩寧電表網比市場上便宜10%-20%，浩寧電表網只要1300一臺，數量多的話還有優惠哦!現在我們來看看威勝電表DTSD341-MB3脈沖輸出詳情。
威勝DTSD341-MB3電能表脈沖輸出
本儀表面板上裝有兩個紅色 LED 指示燈指示是否有有功、無功電量脈沖輸出，輸出脈沖常數可設定。脈沖常數出廠設置以表計面板標識為準。
本儀表輔助端子配置正、反向有功，輸入無功、輸出無功光耦空接點脈沖輸出，可用于儀表誤差檢驗，也可接 RTU 等終端設備。

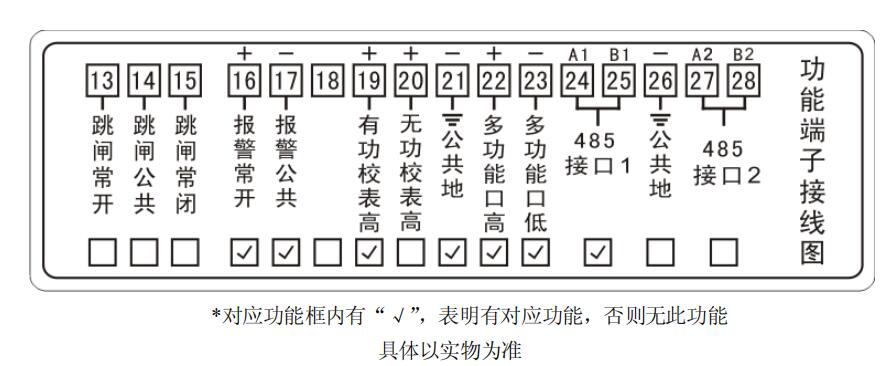

本儀表配置有輔助端子，輔助端子各個引線功能定義以電表上噴印的輔助端子標簽為準。輔助端子排列圖見圖所示。
輔助端子 16~17 為報警接口。
輔助端子 24~28 為RS485 通訊接口，26 為備用端子。
輔助端子 19~21 分別為有功、無功脈沖輸出，可用于儀表誤差檢驗，21 為有功、無功公共地。
輔助端子 22，23 為光耦空接點輸出，此端子為秒脈沖信號、需量周期或滑差時間到達脈沖和時段切換脈沖 3 合 1 輸出，可以修改脈沖輸出切換控制字參數設置輸出您需要的脈沖信號。
給脈沖輸出切換控制字(Outputmode)設置不同的值可以在三合一多功能口分別輸出下列信號：
①秒脈沖信號(Outputmode=0)：
溫補時鐘輸出的秒脈沖，頻率 1Hz，占空比50%;
②時段切換脈沖(Outputmode=1)：
從現在運行的時段表中的 1 個時段切換到另 1 個時段(不管費率號是否發生變化)時，輸出 1 個脈沖;
③需量周期或滑差時間到達脈沖(Outputmode=2)：
需量周期或滑差時間到達時(由模式字 3 的 b4 決定，b4=1: 按需量周期;b4=0: 按滑差時間。)，輸出 1
個脈沖;按需量周期輸出脈沖時，第 1 個滑差到達時刻輸出 1 個脈沖，過 1 個需量周期以后再輸出 1 個脈沖，然后每 個滑差到達時刻輸出 1 個脈沖。
威勝DTSD341-MB3其他功能：清零功能
清零:
清除所有計量數據，包括當前及歷史電量、最大需量及最大需量發生時間、銅損、鐵損及互感器合成誤差數據。
電表清零事件記錄只記錄最近3次，數據格式為：清零時間(年月日時分)、清零前總及 8 費率的正向有功電量、組合無功1電量、反向有功電量、組合無功2電量……查看詳情>>
威勝DTSD341-MB3其他功能：其他記錄功能
編程：
每一條編程事件記錄記錄第一個編程起始時間，以及接下來 10 分鐘內的編程內容(可通過軟件查看編程內容)。編程事件記錄的數據格式為：起始時間(年月日時分)，編程標識字1，編程標識字2。
共記錄最近 10 次編程事件記錄……查看詳情>>
