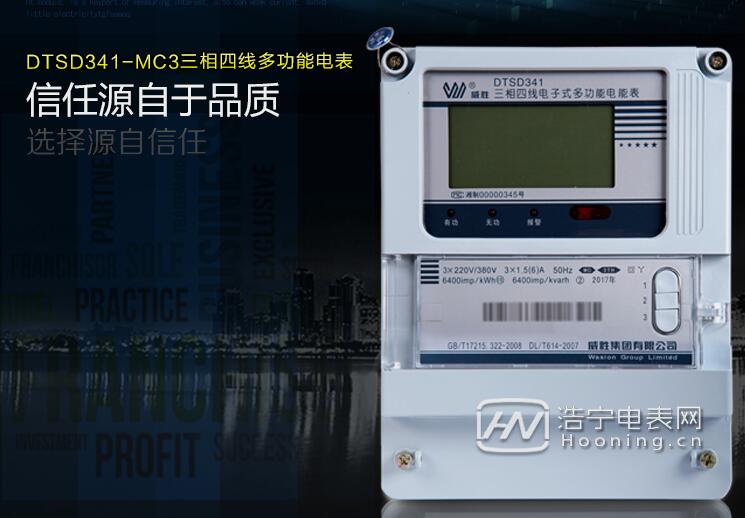

威勝電表DTSD341-MC3一般多功能三相電表的功能就是包含的，威勝電表DTSD341-MC3一般適用于中小用戶、配電網、工礦企業、公用設施、民用建筑等，市場價格大概在1000到1200之間，浩寧電子科技有限公司直接廠里拿貨，少了中間商掙差價，價格在850到950之間。

威勝電表DTSD341-MC3型功能強大，有電量分時計量功能、最大需量分時計量、跨月結算功能、測量功能、液晶顯示、事件記錄功能以及通信功能，現在我們分別來給您具體解釋一下這些功能吧!

電量分時計量

本表計可設置主副兩套時段。電表是否進行主副兩套時段切換，受電表模式字 3 的 b5 位控制。每套時段最大 8 費率。每套時段可設置最大 10 個年時區切換數，最大 8 個日時段表，每天最大 14 時段切換。

每套時段可設置 90 個公共假日，可設置周休日時段。 百年日歷、時間，閏年自動切換。 注意，如果時段表中某一時段的費率號大于費率數時(設置錯誤)，此時段的電量計入費率 1。 電量顯示小數位數設為 2 時：有功電量，最大累計電量為 999999.99kW.h。對于無功電量，最大累計電量為±999999.99kvar.h。反向有功電量是否計入正向有功電量由模式字 2 的 b2 確定。 通信軟件在解析和設置電量時必須與電表的電量顯示小數位一致。

最大需量分時計量

TH 型電表可計算正、反向有功、輸入無功(Ⅰ+Ⅱ)及輸出無功(Ⅲ+Ⅳ)最大需量 及其出現時間(年月日時分);TF 型電表可計算正向有功、輸入無功(Ⅰ+Ⅱ)及輸出無功 (Ⅲ+Ⅳ)最大需量及其出現時間(年月日時分)。兩種配置均可以計量 8 種費率的最大需 量及其發生時間。最大需量的積分周期和滑差步進時間可選擇，滑差時間只能設置為 1、2、 3、5、10 分鐘。

跨月結算

本表存儲了上1月到上13月的歷史數據(包含正反向有功、組合無功 1 和組合無功 2、四象限無功的總電量以及分時電量，正反向有功、輸入輸出無功的最大需量及其出現時 間，各元件有功、無功電量)跨月結算時，先把本月的電量、最大需量及其發生時間存入 上月，再把本月的最大需量及其發生時間清零，計算需量的累加單元清零，需量重新開始計算。

通信功能

電表具有 2 個獨立的物理通信口： RS485 口、吸附式紅外與遠紅外口(硬件可選，兩者取其一，兩個紅外通信口須在電能表出廠前確定需求，出廠后不能修改)。485 口波特率可在 1200bps、2400 bps、4800 bps、9600bps 間改變，吸附式紅外波特率固定為 1200bps，遠紅外口波特率固定為 1200bps。吸附式紅外和遠紅外通信地址與 RS485 相同。

事件記錄功能

所有電網運行事件記錄的起始條件和結束條件都連續判斷 30 秒(逆相序?yàn)?10 秒)。所 有電網類事件記錄，在遇到掉電時，都無條件的結束當次事件。能記錄失壓、失流、斷相、反向、電壓逆向序、過壓、校時等。

脈沖輸出

本儀表面板上裝有兩個紅色 LED 指示燈指示是否有有功、無功電量脈沖輸出，輸 出脈沖常數可設定。脈沖常數出廠設置以表計面板標識為準。本儀表輔助端子配置正、反向有功，輸入無功、輸出無功光耦空接點脈沖輸出，可用于儀表誤差檢驗，也可接 RTU 等終端設備。 本儀表配置有輔助端子，輔助端子各個引線功能定義以電表上噴印的輔助端子標簽為準。

電表自檢及電網故障信息的顯示與抄讀

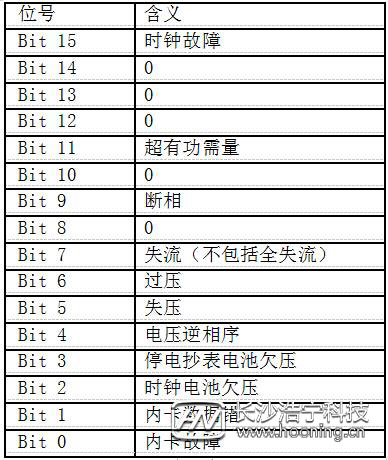

上電后，電表一直進行自檢，自檢信息可以通過通信抄讀 (DL/T645 協議數據標識： C129)，也可以在液晶上顯示。通信抄讀和 LCD 顯示的表現形式不一樣。通過 DL/T645 規約 抄讀(數據標識 C129)時返回 2 個字節的 16 進制數，每位表示的意義如下所示：
