預付費電表工作原理說復雜也復雜，說簡單也簡單，現在就跟著浩寧電表網小編一起來看看預付費電表究竟是什么工作原理吧。

三相預付費電表工作原理：

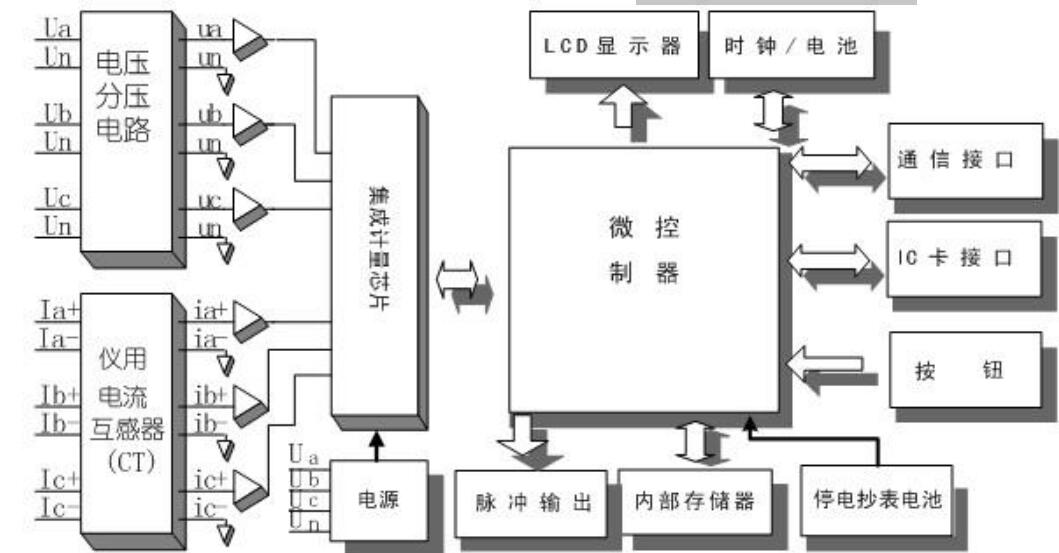

由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和 人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字 信號，并對其進行數字積分運算，從而精確地獲得有功電能和無功電能，微控制器依據 相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，如下圖：

三相預付費電表熱門型號推薦：

長沙威勝DSZY331三相三線遠程費控智能電能表

長沙威勝DTZY341三相四線遠程費控智能電能表

單相預付費電表工作原理：

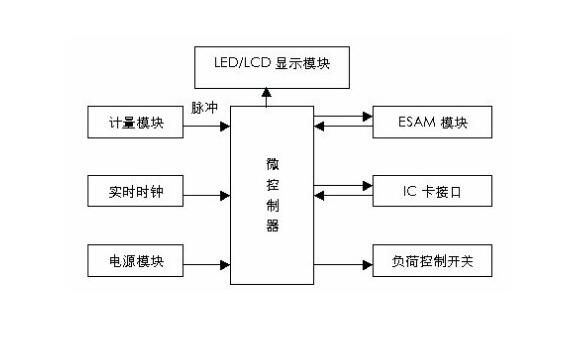

采用電子技術，將負載電壓和電流采樣信號，經 16 位 A/D 轉換成數字信號 處理，計算出電壓、電流、功率，完成單相電能計量。同時， A/D 轉換器生成 電量脈沖送到 CPU 計數通道。CPU 經過多種運算完成分時計量等多種管理工作 及信息傳輸功能。如下圖：

單相預付費電表熱門型號推薦：

長沙威勝DDSY102-K3單相電子式預付費電能表

長沙威勝DDSY102-K1單相電子式預付費電能表

對比普通電表

預付費電能表由三個主要功能組成：

一、電能計量部分

二、微處理器控制部分(包括IC卡)

三、跳閘裝置

電能計量部分與普通電子式電能表一樣使用專用計量電路，產生表示用電多少的脈沖序列，送至微處理器進行電能計量，微處理器通過電卡接口與電能卡(IC卡)傳遞用電權限，通過跳閘裝置實現通、斷電等控制功能。
