江蘇林洋DTZY71C三相四線電能表, 主要功能總、有無功,分時、分相電量計量功能,電壓,電流,功率,功率因素,相角、相位等數據測量功能,防竊電功能及485通訊功能,以下簡單介紹這款多功能電能表液晶屏上出現的符號代碼代表什么含義?

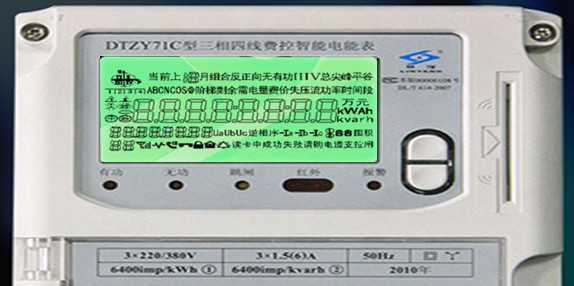

以上是林洋DTZY71C三相四線電能表:
1.液晶屏正中間顯示內容為“”,此為數據顯示行,顯示各種記錄數據及對應的單位符號;
2.液晶屏左上角顯示內容為“”此為象限符號,“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限;
3.液晶屏左上角象限符號旁顯示內容為“當前上”此為歷史月電能顯示行,顯示本月、上1月、上2月電量數據;當前、上1月-上12月的;
4.液晶屏上顯示“”,此為反正向提示符,根據電能的方向顯示提示成“正向”或“反向”。
5.液晶屏上顯示“”,此為功率因數提示符號,單獨提示“Φ”符號時相角提示符。
6.液晶屏上顯示“”,此為費率顯示符號,總電能顯示是用“總”字提示,當前費率提示為“尖、峰、平、谷”。
7.液晶屏上顯示“”,此為主副時段或第1、2套費率提示,①②代表主副時段或第1、2套費率電價。
8.?dāng)?shù)據顯示行下一行顯示,“Ua Ub Uc”為各相電壓提示行,Ua 、Ub 、UC分別對應A、B、C三相電壓,當某項斷相時,該相電壓字符不顯示;當某項失壓時,該相電壓字符閃爍。具體情況,需要查看電表自檢及電網故障信息。
9.液晶屏上顯示“”,此為逆相序提示符,當發生逆相序時閃爍提示。
10.?dāng)?shù)據顯示行下一行右邊“-Ia - Ib -Ic”三相實時狀態指示行,Ia、Ib、Ic分別對應A、B、C三相電流,當某項失流時,該相對應字符閃爍;某項斷流時,則不顯示;某項功率反向時,顯示該相對應符號前的“-”;
11.液晶屏上顯示“”,此為計量單位符號,有功:KWh;無功:kvarh。
12.液晶屏上顯示“”,此為通信狀態符號,此為紅外通訊標志,如果同時顯示“1”則表示第一路RS485通信,顯示“2”則表示第二路RS485通信。
13.液晶屏上顯示“”,此為電池容量報警,標志1時為時鐘電池低容量報警,標志2時為停電抄表電池低容量報警。
14.液晶屏上顯示“”,該符號為紅外認證有效指示。
15.液晶屏上顯示“”,該符號為報警提示符,有事件時閃爍。
16.液晶屏左下角顯示“”,該符號為數據代碼提示,在液晶的左下方,上排顯示輪顯/鍵顯數據對應的數據標識。下排顯示輪顯/鍵顯數據在相對應數據標識的組成序號,具體參見《DL/T 645-2007多功能電能表通信協議》。
以上是林洋DTZY71C三相電能表的顯示屏符號代碼介紹。
