廣東雅達DTSD3366W三相四線多功能電能表，主要功能：總、有無功、分時、分相電量計量功能，電壓、電流、功率因素，相角、相位等數據測量功能，防竊電功能及485通訊功能；三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線圖；

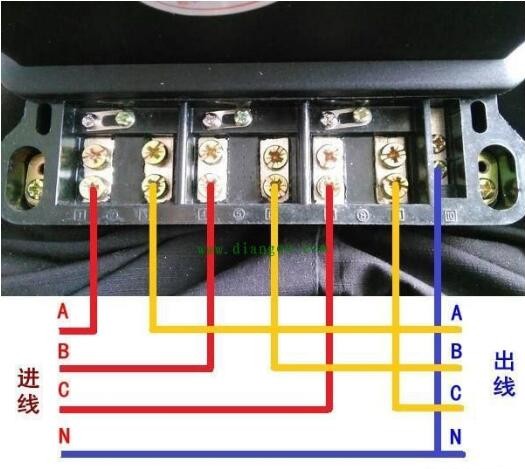

下面就第二種直通式如何接線來作如下詳細介紹，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：
注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口；
以上是關于廣東雅達DTSD3366W三相四線多功能電能表直通式接線方式的詳細介紹。
