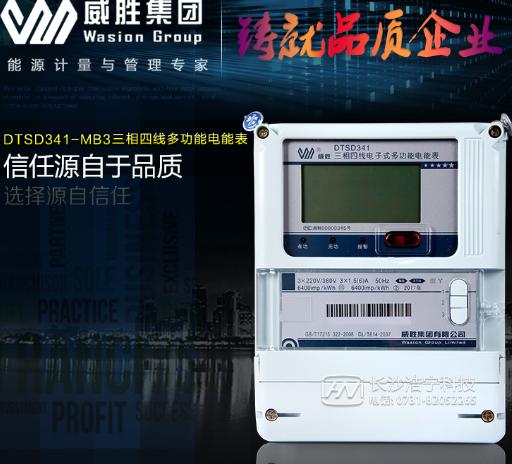

威勝電表DTSD341-MB3三相多功能電表廣泛應用于高可靠性與高穩定度電能計量需求的發電廠、變電站以及各類企事業單位，那它的接線方式有哪些呢？三相四線電能表接線方式有兩種，第一種是經互感器接線，第二種是直通式接線；下面我們來說說第一種，經互感器的接線方式吧！

注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表經互感器接線的電表共有12個孔，最后11與12孔都為電源輔助端子，其中2、 5、 8 接線孔是電壓線圈的接線， （接入A/B/C 相） ；1 、 4、 7接線孔 是互感器的S1進線； 3、 6、 9 是互感器的S2進線；1 0接線孔接零線,S2最后接地。

以上是小編整理的關于“威勝電表DTSD341-MB3三相四線多功能電能表如何接線？”的一些內容，更多精彩請關注長沙浩寧科技網站！
