三相國網表多功能電表怎么看

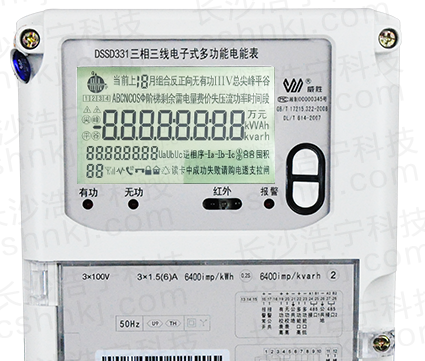

威勝DSSD331-U9三相三線國網表多功能電表要如何看懂智能電表的顯示內容呢？電表液晶屏上顯示的符號又代表什么含義呢？
1. 液晶屏正中間顯示內容為“
”，此為數據顯示行，顯示各種記錄數據及對應的單位符號；
2. 液晶屏左上角顯示內容為“
”此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
3. 液晶屏左上角象限符號旁顯示內容為“
”此為歷史月電能顯示行，顯示上 1 ~12”月數據。
4. 液晶屏第一行“反正向”等，是計量管理數據，及提示性的字符顯示，顯示出電能方向；
5. 液晶屏第一行最右端顯示內容為“總尖峰平谷”，是電表當前運行的費率狀態，“總”為總電能、“尖”為1費率、“峰”為2費率、“平”為3費率、“谷”為4費率；
6. 數據顯示行下一行“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
7. 數據顯示行下方中間顯示“逆相序”，此符號為逆相序提示符，當發生逆相序是會閃爍顯示。
8. 數據顯示行下一行右邊“-Ia - Ib -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
9. 數據顯示行下一行顯示“①②”為主副時段提示功能，①表示當前運用第1時段，②表示當前運用第2時段；
10. 數據顯示行下一行顯示右邊“
”為報警標識，“1”為時鐘電池低容量報警，“2”為停電抄表電池低容量報警；
11. 液晶屏最下行顯示“
”為紅外通訊指示，如果同時顯示“1”表示第1路485通訊，顯示“2”表示第2路485通訊；
12. 液晶屏最下行顯示“
”為編程符號，顯示時表示儀表能被編程；
13. 液晶屏最下行顯示“
”為液晶報警指示，平時不顯示，故障時閃爍；
14. 液晶下方顯示“
”為密碼鎖定報警，當對電表編程時，若密碼連續出錯次數大于等于 3 次后，LCD顯示該符號。
以上是小編整理的有關威勝DSSD331-U9電能表顯示屏符號含義，更多電表知識請關注浩寧電表網！
