部分智能電表主要適用于工廠以及車間，那么電表液晶屏上的顯示內容都能顯示哪些參數呢？而我們要如何看懂智能電表的顯示內容呢？如何查詢電量這也是我們所需要了解的。下面，小編以杭州華立集團生產的DTZ545三相四線智能電表為例，為大家簡單介紹一下智能電表的顯示內容圖解以及電量查詢方式吧！
杭州華立DTZ545三相四線智能電能表采用高性能計量芯片，能實現小電流計量精度高，溫度、頻率變差小的優勢，在操作便捷、自檢糾錯、數據安全及用電異常分析等方面精心設計，具有性能穩定、功能豐富、抗干擾能力強的特征，支持交直流自適應輔助電源供電。其采用全密封的結構及外殼，可以滿足嚴酷的高低溫交變濕熱環境應用。電池盒與編程按鍵可以分別進行鉛封，便于供電部門的管理。

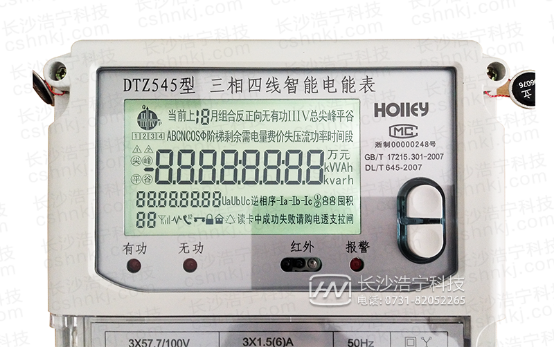

上圖為華立DTZ545三相四線智能電表顯示屏，如圖所示電表各符號含義分別為：
1. 液晶屏左上角顯示內容為“
”此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
2. 液晶屏左上角象限符號旁顯示內容為“當前上”此為歷史月電能顯示行，顯示本月、上1月、上2月電量數據；
3. 液晶屏第一行“反正向”等，是計量管理數據，及提示性的字符顯示，顯示出電能方向；
4. 液晶屏第一行最右端顯示內容為“總尖峰平谷”，是電表當前運行的費率狀態，“總”為總電能、“尖”為1費率、“峰”為2費率、“平”為3費率、“谷”為4費率；
5. 液晶屏正中間顯示內容為“
”，此為數據顯示行，顯示各種記錄數據及對應的單位符號；
6. 數據顯示行下一行“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
7. 數據顯示行下一行中間顯示“逆相序”，此為逆相序提示符，當發生逆相序時閃爍顯示；
8. 數據顯示行下一行右邊“-Ia - Ib -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
9. 數據顯示行下一行顯示“①②”為主副時段提示功能，①表示當前運用第1時段，②表示當前運用第2時段；
10. 數據顯示行下一行顯示右邊“
”為報警標識，“1”為時鐘電池低容量報警，“2”為停電抄表電池低容量報警；
11. 液晶屏最下行顯示“
”為紅外通訊指示，如果同時顯示“1”表示第1路485通訊，顯示“2”表示第2路485通訊；
12. 液晶屏最下行顯示“
”為編程符號，顯示時表示儀表能被編程；
13. 液晶屏最下行顯示“
”為液晶報警指示，平時不顯示，故障時閃爍；
14. 液晶屏左下角顯示內容“
”此處為數據代碼，顯示輪顯、鍵顯數據在對應數據標識的組成序號，各種組合含義不同。
電表各符號含義都清楚了，那么該如何查詢電表當前電量呢？如下圖示，可以根據顯示的“尖”“峰”“平”“谷”的提示，查出分時段所用的電量。

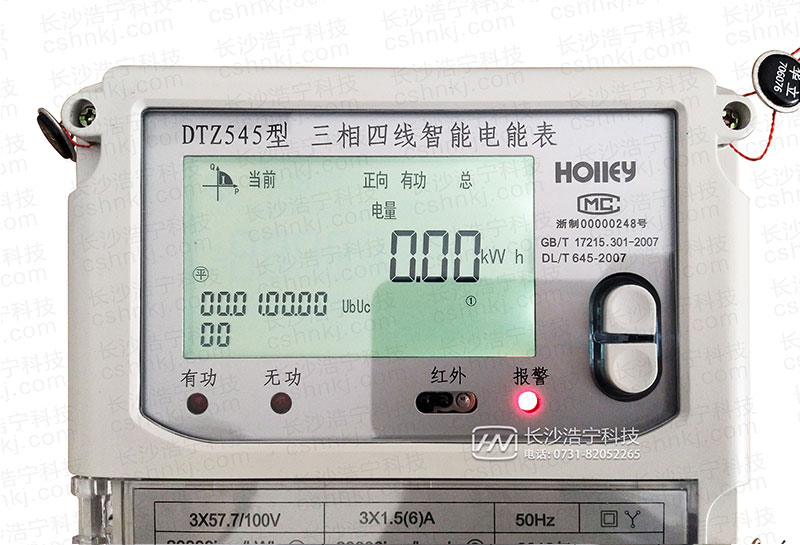

按動電表按鍵，如圖示 液晶屏左下角顯示“00.01.00.0000”，最上方顯示為“當前 正向 有功 總”時表示當前正向（輸入）有功總電量，是電表從開始到這個月所累積的用電總量。

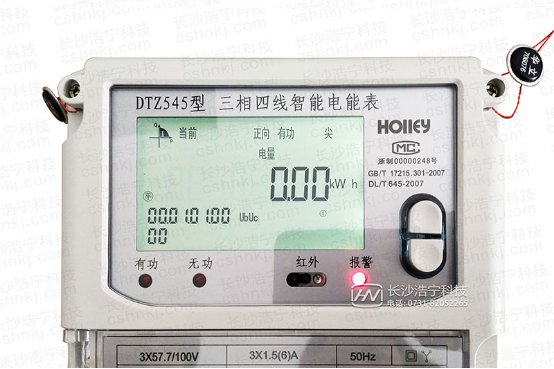

液晶屏左下角顯示“00.01.01.0000”，最上方顯示“當前 正向 有功 尖”時，表示當前正向（輸入）有功尖電量，是電表從開始到這個月所累積的用電尖峰期總量，電費較其他時段最貴。

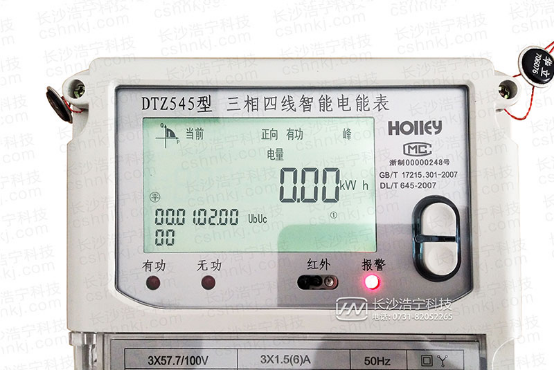

液晶屏左下角顯示“00.01.02.0000”，最上方顯示“當前 正向 有功 峰”時，表示當前正向（輸入）有功峰電量，是電表從開始到這個月所累積的用電高峰期總量，電費較尖電量稍便宜。
液晶屏左下角顯示“00.01.03.0000”，最上方顯示“當前 正向 有功 平”時，表示當前正向（輸入）有功平電量，是電表從開始到這個月所累積的用電平段期總量，電費較峰電量便宜。

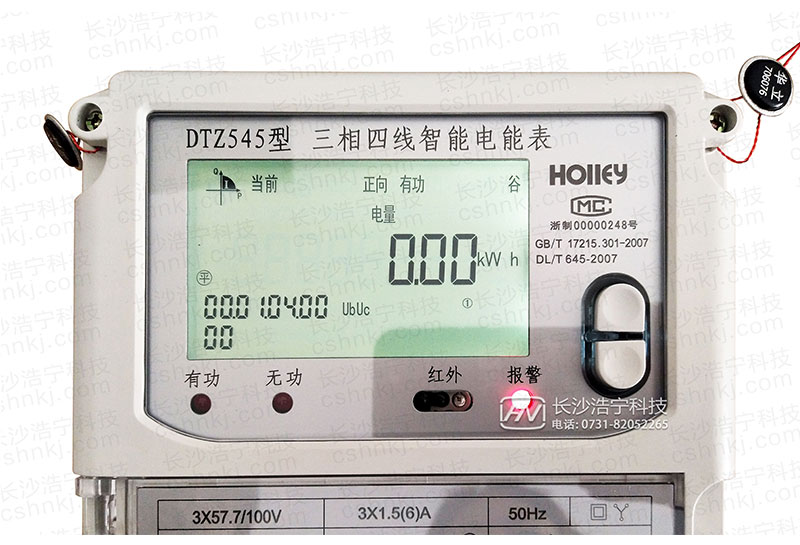

液晶屏左下角顯示“00.01.04.0000”，最上方顯示“當前 正向 有功 谷”時，表示當前正向（輸入）有功谷電量，是電表從開始到這個月所累積的用電低谷期總量，電費最為便宜。
如上圖示，在電表的右側有兩個按鈕，每按動一次就會顯示不同的文字和數字，當電表上顯示“當前、正向、有功、總”就可以停止按動，這個數字就是用戶所用的總電量。
以上是小編整理的關于“三相智能電表顯示屏圖解功能及電量查詢”的一些內容，更多精彩請關注“浩寧電表網”。
