有很多人買了電表回來之后，安裝接線是個問題，大部分人都不知道怎么接線，下面由小編來介紹一下，希望對您有幫助。

電表的接法一：直接接入法

如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，那么就可以采用直接接入法。

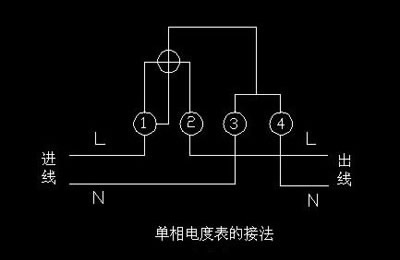

直接接入法：單相電度表共有四個接線端子，從左至右按1、2、3、4編號。

接線一般有兩種一般是1、3接進線，2、4接出線;另一種是按1、2接進線，3、4接出線。無論何種接法，相線(火線)必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。

電表的接法二：經互感器接入法

在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。接法有兩種：

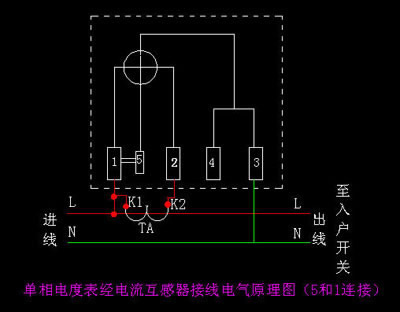

(1)單相電度表內5和1端未斷開時的接法。

由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。如下圖

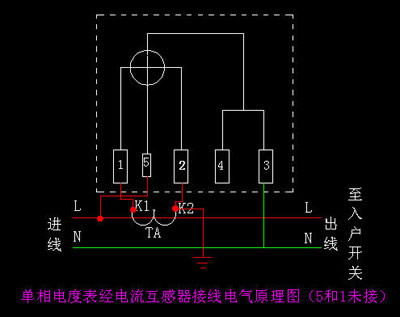

(2)單相電度表內5和1端短接片已斷開時的接法。

由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。

以上內容僅供參考，如您需了解更多詳情，歡迎進入浩寧電表網咨詢。
