感應式單相電能表是利用電磁感應原理工作的，其鐵芯的結構如圖1（a）所｜示，電流和磁通如圖1（b）所示。

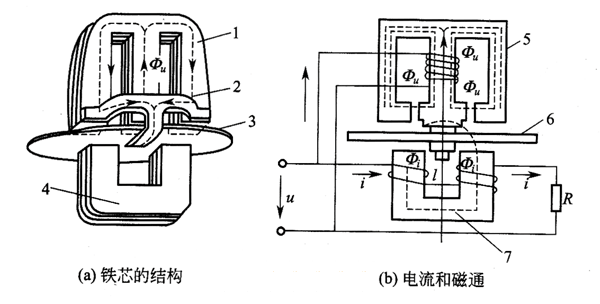

圖1 單相電能表工作原理

　　1，5一電壓元件鐵芯；2一回磁板；3，6一鋁盤；4，7一電流元件鐵芯

　　當交流電通過感應式單相電能表的電壓線圈時，在電壓元件鐵芯中產生一個交變磁通Φu，這一磁通經過伸入鋁盤下部的回磁板穿過鋁盤構成磁回路，并在鋁盤上產生渦流iu。交流電流通過電流線圈時，會在電流元件鐵芯中產生一個交變磁通＠，這一磁通通過鐵芯柱的一端穿出鋁盤，又經過鐵芯柱的另一端穿人鋁盤，從而構成閉合的磁路。電壓線圈和電流線圈產生的是兩個交變磁通，這兩個交變磁通及其產生的渦流相互作用，產生電磁力矩。這個電磁力矩（即轉動力矩）推動鋁盤轉動。同時這兩個磁通產生的渦流也與制動永久磁鐵產生的磁場相互作用產生制動力矩，制動力矩的大小是隨鋁盤轉速的增大而增大的，與鋁盤轉速成正比。只有制動力矩與轉動力矩平衡時，鋁盤才能勻速轉動。

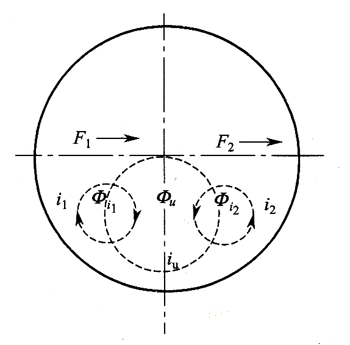

　　電能表的鋁盤向什么方向轉動，電能表中的磁通和渦流又是如何作用產生轉動力矩的呢？通過圖1可以得到答案。圖中，Φu為電壓線圈產生的穿過鋁盤的磁通，它與電壓線圈的電壓仍成正比，方向由紙面指向讀者，根據右手螺旋法則可以判斷出‰產生的渦流iu的方向。Φi1和Φi2為電流線圈產生的磁通，其大小與電流線圈中的i成正比，方向如圖1所示。同樣，可以判斷出Φi1和Φi2產生的渦流i1和i2方向，如圖2中所示。
