單相電表產品解析
2016-09-30 08:50:59

從16年5月份開始,單相電表開始送計量院測試,距離現在差不多3個月時間過去了,目前,單相電表已經進入了認證資料審核階段,接下來就是準備樣品送英國SGS檢驗,等英國SGS檢驗通過后,才發放證書,至此也表示目前產品也基本定型,不足的地方也只能進行細節優化。對于這篇單相電表產品解析只是從片面的角度以圖形+文字的方式進行說明。

在單相電表產品系列中,需要過認證的有4個型號,分別是:WSZ12D-65A(認證主型號)、WSZ12D-32A、WSZ12E-32A、WSZ12A-32A,這幾款表從體積上給人的感覺就是一個字“小”,產品的結構尺寸長x寬x高為:82.4mmx18.1mmx64.8mm。

很多人都說沒有見過這么小的電表,在這種體積空間做一只能通過MID認證的電表的確還是有難度的,比如:硬件電路調試,EMC整改都是一個大的問題,要求遵循EN50470-1/3標準,我們也花了很長時間來整改EMC,此過程也演變出了一些小插曲。在功能上,同樣需要按鍵選擇,分時計量,電池續航10-14天,4x16段式LCD顯示,SO+/-脈沖輸出,對于一款DIN表來說,該有的功能都有。所以,看似簡單的東西按要求實現出來也不簡單。

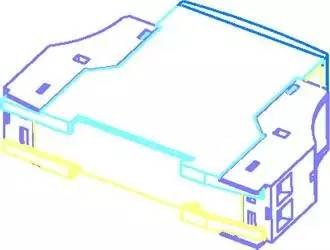

首先認識一下產品結構外觀圖:

單相電表結構外觀圖

根據銘牌面板信息我們可以了解到產品名稱、銷售商、防護等級、精度等級、相序、額定電壓、額定頻率、最小電流、額定電流、最大電流,在LCD通過按鍵選擇還可以查看實時電量、時段電量、實時功率、實時電壓、實時電流等電氣參數,表號、認證年份等等產品相關信息通過激光刻錄在面板上。

號碼提供追溯的依據,側面絲印可以了解到產品精度等級、電氣參數、溫度、LCD脈沖常數,S0脈沖常數、認證商代碼及周年、生產商商標和地址、產品接線圖等信息,通過這些信息我們可以知道產品的用途和使用條件。

至此,單相電表表面信息解析完畢,總體來說,都是電子產品,一種偏消費化,一種偏工業化,這也是針對電表產品與開關產品的唯一的不同是處處都不同做出的比較。
