林洋DSSD71/DTSD71電能表的接線

①電源端子的接線

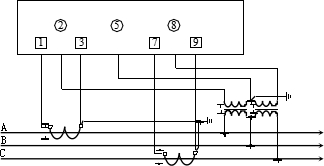

經電流、電壓互感器接入式

三相三線多功能表接線圖(3×100V)

經電流、電壓互感器接入式

三相四線多功能表接線圖(3×57.7/100V)

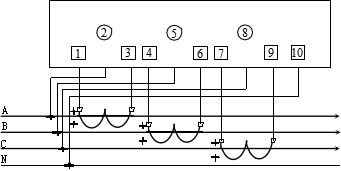

經電流互感器接入式

三相四線多功能表接線圖(3×220/380V)

直接接入式

三相四線多功能表接線圖(3×220/380V)

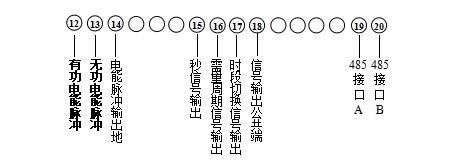

②功能端子定義

注: 功能端子接線方法：將小的一字螺絲刀塞進功能端子的上排孔中向下壓，使下排接線夾張開，將線直接塞入，松開螺絲刀即可。如下圖說示

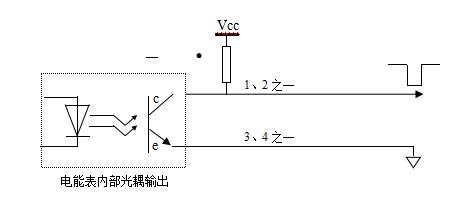

③有功或無功遠動(校驗)脈沖輸出端口示意圖

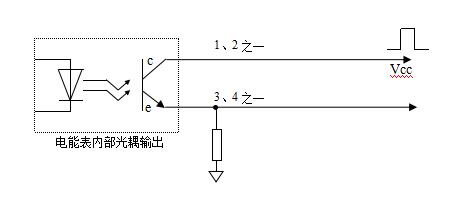

或：

注：1、用戶可根據負控設備的情況任選上述接法之一。

2、Vcc可選擇5V、12V或24V，電阻可選擇Vcc/5mA(kΩ)。

3、脈沖輸出端子1和2與3或4組對。1、2接正，則3,4接負。
