下面跟著浩寧科技小編一起來了解科陸DTSD720-L三相電子式電能表|電度表的接線圖：

1. 安裝圖

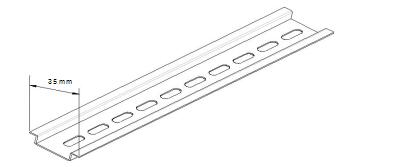

DTSD720-L 采用 35mm 標準導軌式安裝方式，如下圖：

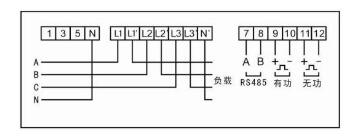

2. 接線圖

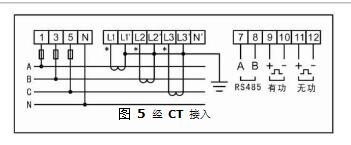

DTSD720-L 支持直接接入和經電流互感器(CT)接入兩種接入方式，如下圖：

3. 功能概述

DTSD720-L可進行正反向有功、無功電能的計量(電能翻轉值為999999.99)，可同時測量A、B、C三相電壓、電流，各相及總有功功率、無功功率、視在功率、功率因數以及電網頻率，并具有有功、無功最大需量記錄功能。

自帶實時時鐘，具有復費率功能，可設置4個時區，每個時區可設10個時段，并按尖、峰、平、谷四種費率累計、存儲電能。

具有接點、光電兩種電能脈沖輸出(有功、無功)，用于校表和遠程電能采集。

可使用面板和通信兩種方式對裝置參數進行設置。裝置使用RS-485通信，波特率最高可達9600bps。
