圖1 接線端子分配圖

　　輔助接線端子接線說明(請參閱圖 2 )：

　　1 號端子——RS485 停電抄表外接電源“+6V”端;

　　2 號端子——RS485 停電抄表外接電源 GND 端;

　　3 號端子——1 號 RS485 通信 A 端;

　　4 號端子——1 號 RS485 通信 B 端;

　　5 號端子——2 號 RS485 通信 A 端(可選); 6 號端子——2 號 RS485 通信 B 端(可選); 7 號端子——Nc;

　　8、9 號端子——繼電器 1 輸出端;

　　10、11 號端子——繼電器 2 輸出端;

　　12 號端子——Nc;

　　13 號端子——信號公共端(“+”端);

　　14 號端子——總有功脈沖輸出端;

　　15 號端子——總無功脈沖輸出端;

　　16 號端子——需量周期結束指示;

　　17 號端子——時鐘測試口(1/10Hz);

　　18 號端子——Nc;

　　19 號端子——外部電池接入“-”端;

　　20號端子——外部電池接入“+”端。

         圖2 接線端子分配圖

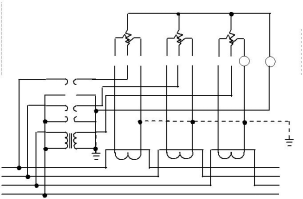

       圖 3 三相四線經電壓、電流互感器 接入式電能表接線圖

        圖 4 三相四線經電流互感器 接入式電能表接線圖

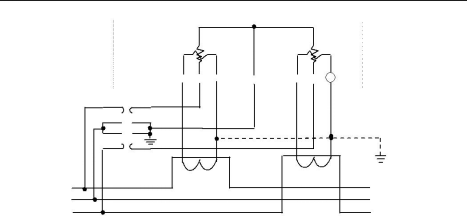

       圖 5 三相三線經電壓、電流互感器 接入式電能表接線圖

　   圖 6 三相三線經電流互感器 接入式電能表接線圖

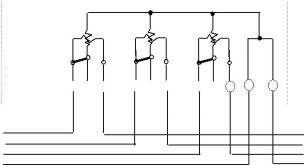

         圖 7 三相四線直接接入式電能表接線圖
