威勝DSSY331-MD3(三相三線)DTSY341-MD3(三相四線)費控智能電能表|電度表接線圖
2016-06-03 19:44:52

       下面跟著浩寧科技小編一起來了解威勝DSSY331-MD3(三相三線)DTSY341-MD3(三相四線)費控智能電能表|電度表的接線圖:



  主端子接線圖

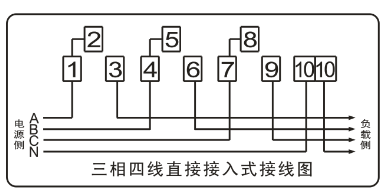

  三相四線直接接入式接線圖

        DTSY341-MD3直接接入式接線圖

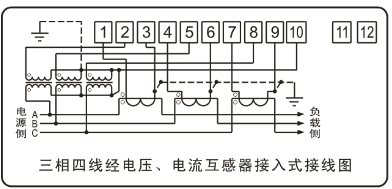

  三相四線經電壓、電流互感器接入式接線圖

        DTSY341-MD3經電壓、電流互感器接入式接線圖

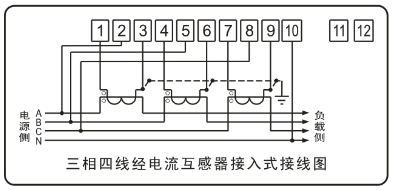

  三相四線經電流互感器接入式接線圖

        DTSY341-MD3經電流互感器接入式接線圖

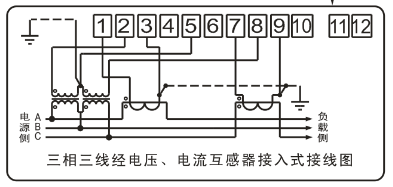

  三相三線經電壓、電流互感器接入式接線圖

        DSSY331-MD3經電壓、電流互感器接入式接線圖
