下面跟著浩寧科技小編一起來了解DSSD331-9D(三相三線)/DTSD341-9D(三相四線)電能表|電度表的接線圖：

1. 主端子接線

主端子2、5、8和10分別為A、B、C三相電壓和零線;

主端子1、3分別為A相電流入、出線;

主端子4、6分別為B相電流入、出線;

主端子7、9分別為C相電流入、出線;

主端子11、12為輔助電源接線。

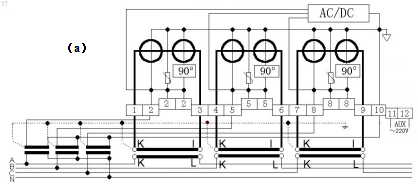

圖(a)是三相四線帶電壓、電流互感器接線圖、圖(b)是三相三線帶電壓、電流互感器接線圖。

2. 輔助端子接線

輔助端子從左至右序號為1～22

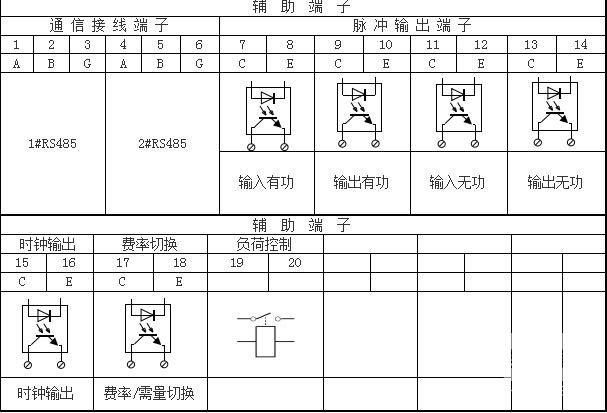

下面是輔助端子接線示意圖：

*此定義可能與實(shí)際端子有差異，以表端子標(biāo)簽為準(zhǔn)
