注：電源的進線端省畫的斷路器、萬能轉換開關。互感器的變配比值要根據用電的容量來選擇，連接儀表的導線用1.5mm平方的單芯BV線就可以了。

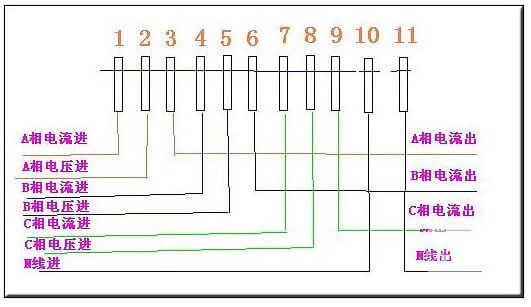

三相四線電表接線圖/接線方法

翻過接線端子蓋,就可以看到三相四線電表接線圖。其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。

注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。

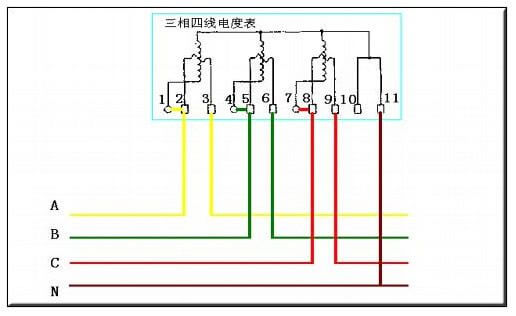

不帶電流互感器的三相四線電表接線圖

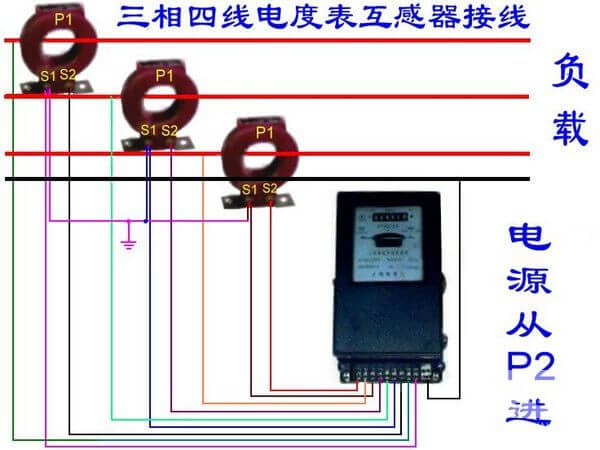

帶電流互感器的三相四線電表接線

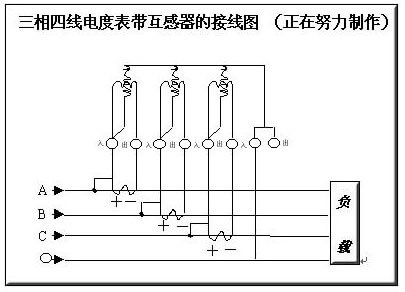

三相四線電度表帶互感器的接線圖

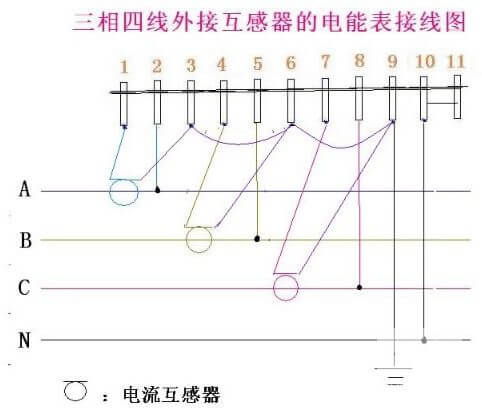

三相四線外接互感器的電能表接線圖
