三相三線制有功電度表采用兩組驅動部件作用于裝在同一轉軸上的兩個鋁盤(或一個鋁盤)的結構，其原理與單相電度表完全相同。

注意事項

電力系統高壓架空線路一般采用三相三線制，三條線路分別代表a，b，c三相，我們?cè)谝巴饪吹降妮旊娋€路，一回即有三根線(即三相)，三根線可能水平排列，也可能是三角形排列的;對每一相可能是單獨的一根線(一般為鋼芯鋁絞線)，也有可能是分裂線(電壓等級很高的架空線路中，為了減小電暈損耗和線路電抗，采用分裂導線，多根線組成一相線，一般2—4分裂)，沒有中性線，故稱三相三線制。

圖中火線與中線之間的電壓叫做相電壓，火線與火線之間的電壓叫做線電壓。

負載對稱時：有關系式：U線=根號3倍的U相

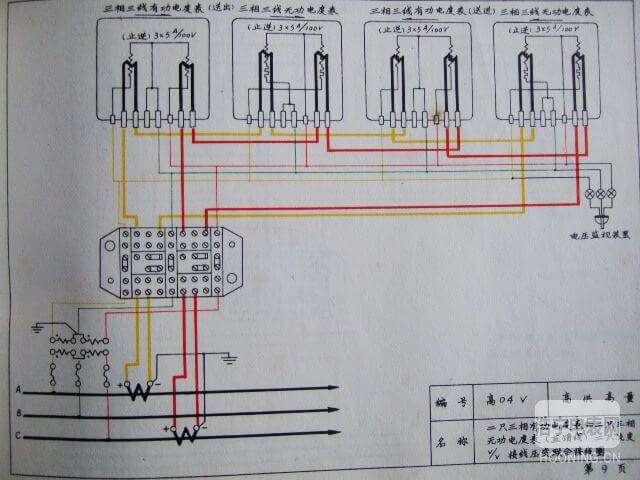

以下是三相三線電表接線圖
