威勝三相電表有三相三線電表和三相四線電表，兩種電表接線圖是不一樣的，還有帶互感器的電表和不帶互感器的電表接線圖也不一樣，浩寧電表網為您提供威勝三相電表接線圖。

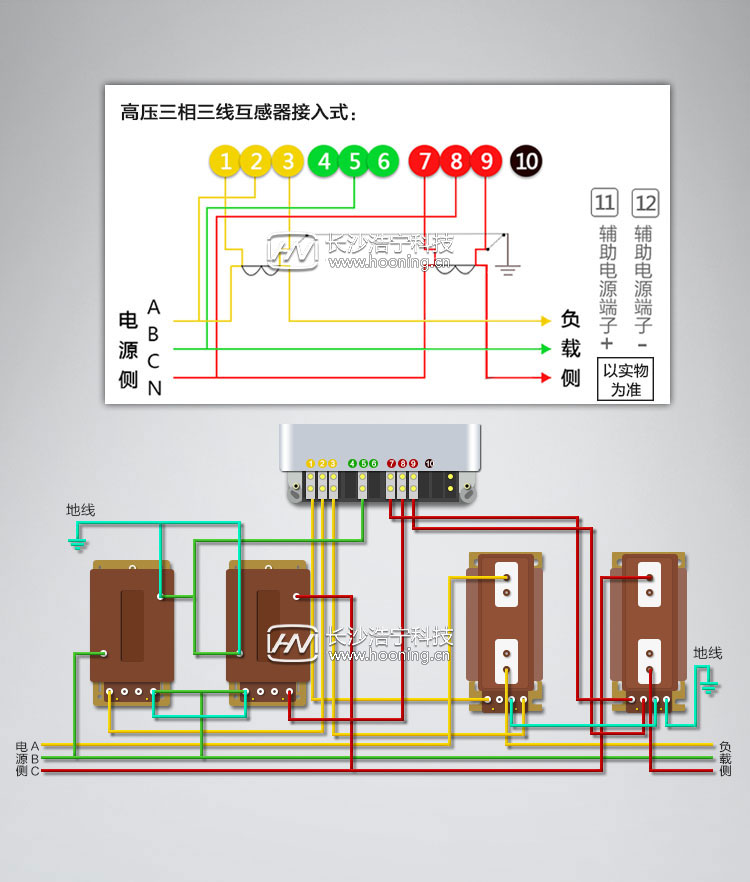

威勝三相三線電表接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

威勝三相三線電表型號為DSSD331、DSZ331等

威勝三相三線電表型號推薦：

長沙威勝DSZ331三相三線智能電能表

長沙威勝DSSD331-MC3三相三線多功能電能表

威勝三相四線電表接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

威勝三相四線電表型號為DSTD341、DTZ341等

威勝三相四線電表型號推薦：

長沙威勝DTSD341-MC3三相四線多功能電能表

長沙威勝DTZ341三相四線智能電能表
