遠傳電表很有多種抄表方式，不同的抄表方式，接線方法也是不一樣的，RS485抄表方式是有線傳輸，所以傳輸需要在RS485口另外連線，載波和無線傳輸就不用另外連接，下面浩寧電表網提供的不同抄表方式遠傳電表接線圖。

RS485遠傳電表接線圖

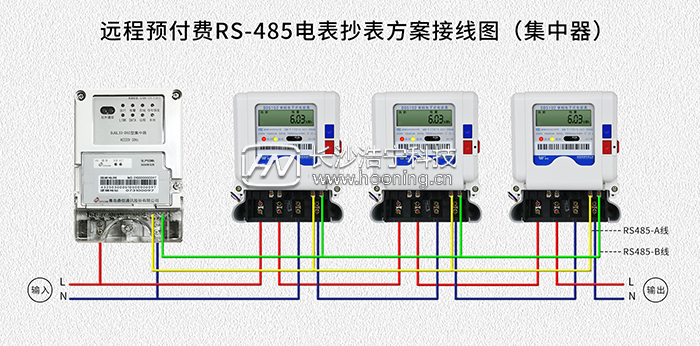

RS485抄表方式是有線傳輸，要遠傳數據的話，需要連接I型集中器，除了本身電表接線之外，還需要在RS485口接入電線。

載波通訊方式接線圖

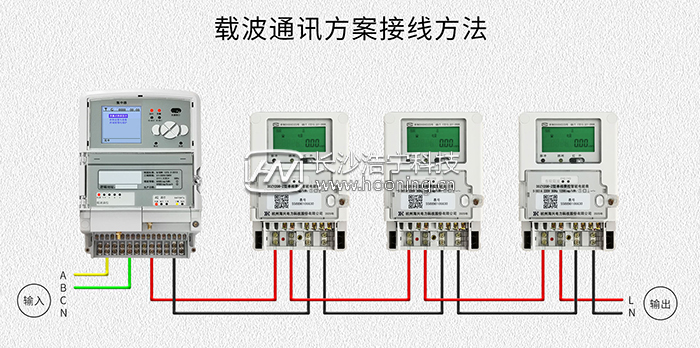

載波通訊是直接用電力線傳輸，無需另外布線，接線和平時電表接線是一樣的，需要連接II型集中器，接線圖如下：

以上就是浩寧電表為您提供的遠傳電表接線圖，多多關注浩寧電表網，了解更多電工知識。
