插卡三相電表一般都是直通式的比較多,型號規格一般是DTSY,比如威勝DTSY341三相插卡電表,一般用的比較多的電流規格為10(60)A、20(80)A等直通電表,下面是插卡三相電表詳細接線方式。

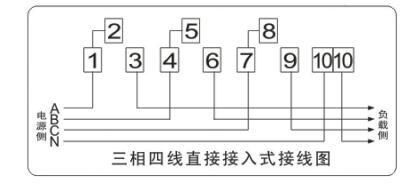

插卡三相電表接線圖直通式
1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈,1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

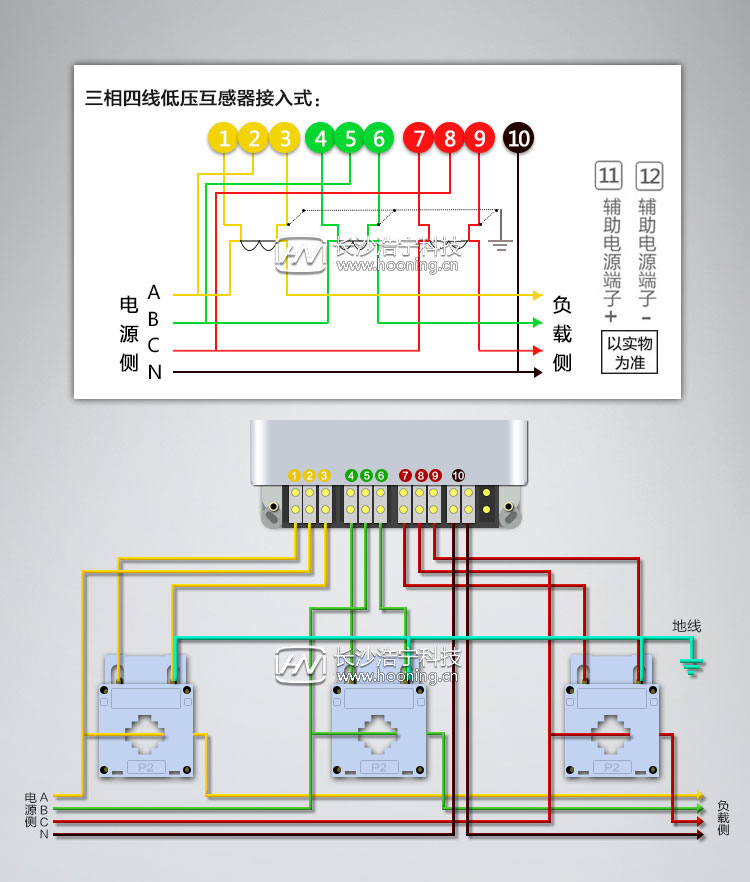

插卡三相電表接線圖互感式
A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出
B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出
C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出
N黑線一般代表零線,直接接入10號口。
