三相電表小電流規格都是要帶互感器的，比如1.5(6)A、0.3(1.2)A等，三相四線電表和三相三線電表接線方法是不一樣的，三相三線電表需要2個互感器，三相四線電表則需要3個互感器，下面浩寧電表網就來具體教教您兩種三相電表互感器接線方法，希望對您有所幫助。

三相四線電表帶互感器接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

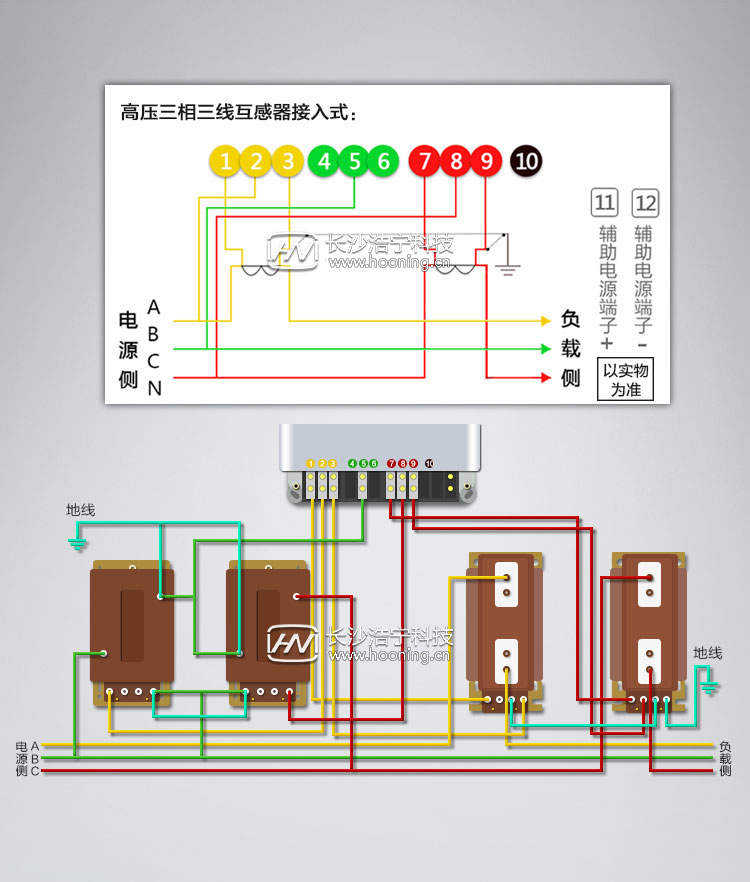

三相三線電表帶互感器接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

互感器電表熱門型號推薦：

長沙威勝DSSD331-MC3 1級三相三線多功能電能表

長沙威勝DTSD341-MC3 0.5S級 1級三相四線多功能電能表

杭州華立DSZ535 0.5S級三相三線多功能智能電能表

杭州華立DTZ545 0.5S級三相四線多功能智能電能表
