江蘇林洋企業生產的電表有單相電表，比如DDZY71，三相三線電表比如DSZ71，三相四線電表比如DTZ71，下面浩寧電表網為您分別教您這幾類電表怎么接線。

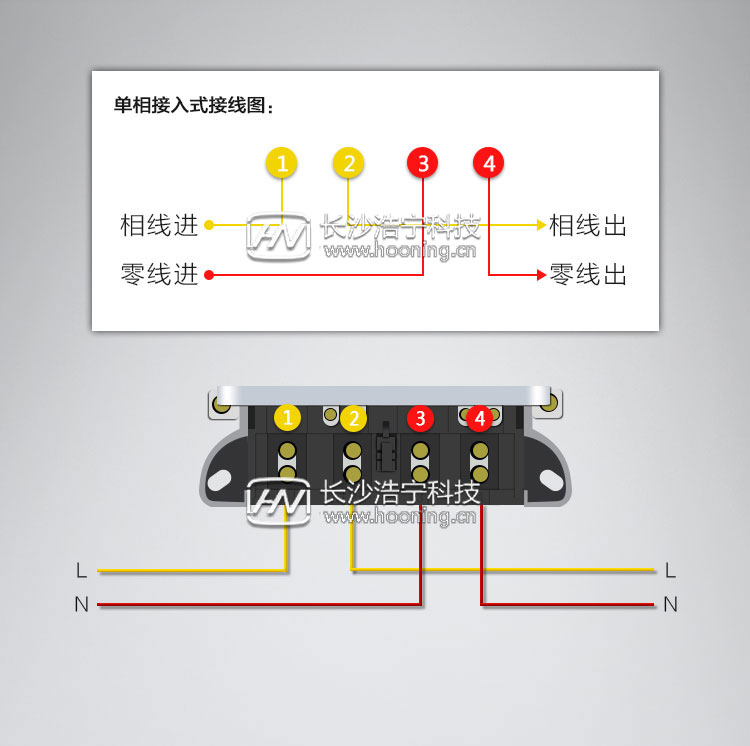

林洋單相電表接線圖

家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出。

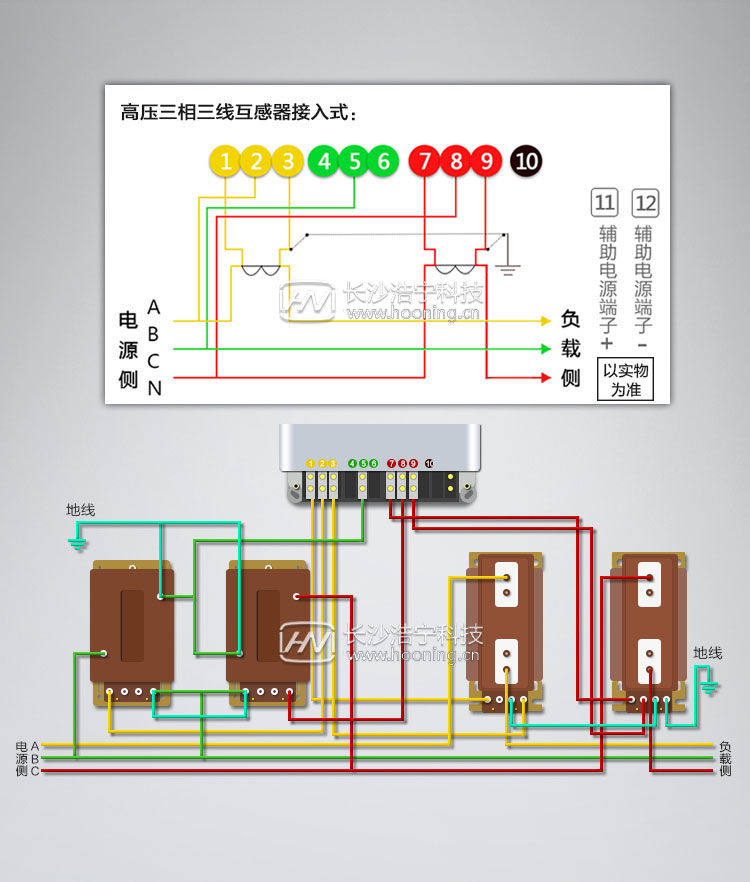

林洋三相三線電表接線圖

A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B綠線電壓線接入5號口，電流線直接接負載

C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相三線電表適用于：高可靠性與高穩定度電能計量需求的發電廠，變電站以及各類企業事業單位。

林洋三相四線電表接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
