家用三相電表一般都是用在別墅、小型商店等地，一般這類電表一般都是直通式的電表，他們的功率會比一般的家用電表要大，所以這類選擇直通類的三相電表比較好，電壓為380V的低壓電表，所以接線圖應該是三相四線直通式接線圖。

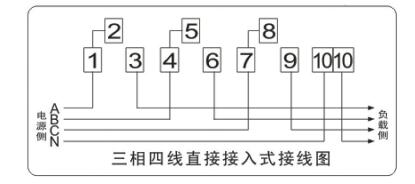

三相四線直通式接線圖
1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。
電度表接線的檢查
在低壓電路中，大部分都是采用直入式的方法，接線比較簡單，接線錯誤也是比較容易被看出來的，但是在高壓線路中，電表接入電壓和電流互感器中，由于互感器有極性、相序問題，以致錯接的可能性大為增加。因此，對于新安裝或更換的電度表和互感器，以及變動過二次回路接線的電度表，都必須對接線進行檢查。
◆1.檢查三相電壓是否正常
電壓一般三相是平衡的，如果相差很多的話可能就是回路接線錯誤，也可能是電壓互感器一次側保險絲熔斷，或者是極性不對。
◆2.檢查三相電流是否正常
三相電壓是平衡的，三相電流也應該是基本相等的，如果三個電流相差太大，則往往是電流互感器極性連接錯誤。
◆3.分相檢查轉矩
1)分別拆下A、C相電壓的保險絲即分別斷開A、C相電壓，使三相三線電度表的兩個元件不正常，若三相負載平衡，cosψ=1,在相同時間內，兩者的轉速應近似相等。如果在cosψ<1的情況下，斷開C相電壓，此時圓盤的轉速應比斷開A相電壓時的轉速慢。這是因?yàn)榈谝唤M元件電流與電壓的夾角大，有功功率較小的緣故，如果分別斷開A、C相電壓，發現電度表反轉，即表示IA或IC在電度表進出線上有可能接反。
2)斷開B相電壓，此時功率因數若與原來的相同，則圓盤的轉速應比斷開的B相電壓前的轉速慢一倍，因?yàn)閿嚅_B相電壓時，就相當于兩個電壓線圈串聯后接上了UAC電壓。這時，每個電壓線圈，所承受的電壓即為原來的1/2。若接線錯誤，則不會保持這個比例關系。
