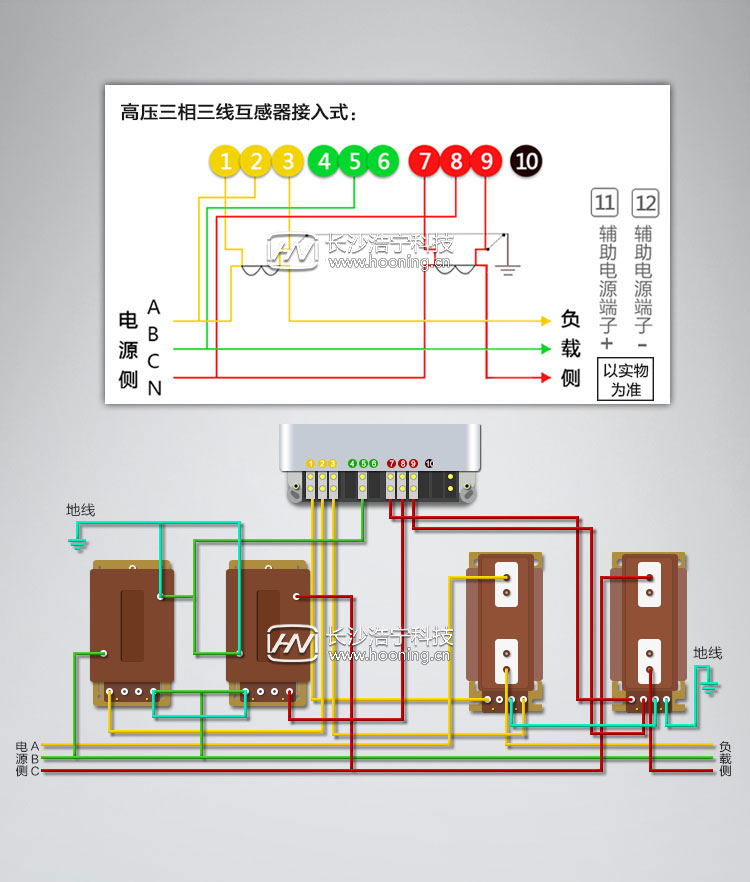

三相電表接線圖無零線一般指的是三相三線電表，三相三線就沒有零線，是高壓電表，一般電壓是100V，高壓電表一般都是要配合互感器接線的，三相三線電表需要接兩個互感器，如下圖所示：

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
