三相電表接線圖片
2020-07-28 15:08:49

三相電表接線方式主要分三相三線和三相四線電表,三相四線電表多了一根地線,三相三線電表大多數都是高壓電表,這類電表一般都是加互感器使用的,下面我們就來看看對一些三相電表接線圖片進行講解。

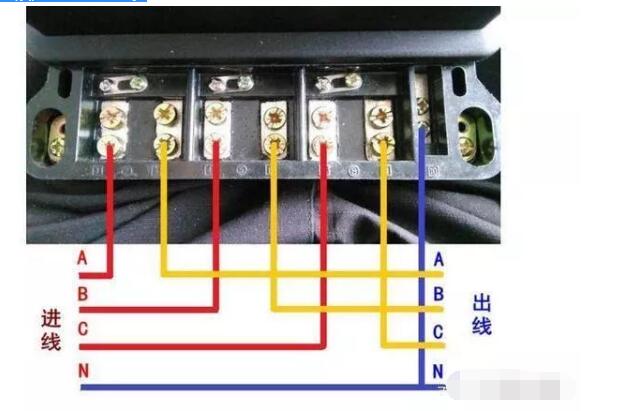

三相四線接線圖直入式

三相電表接線圖片

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈,1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

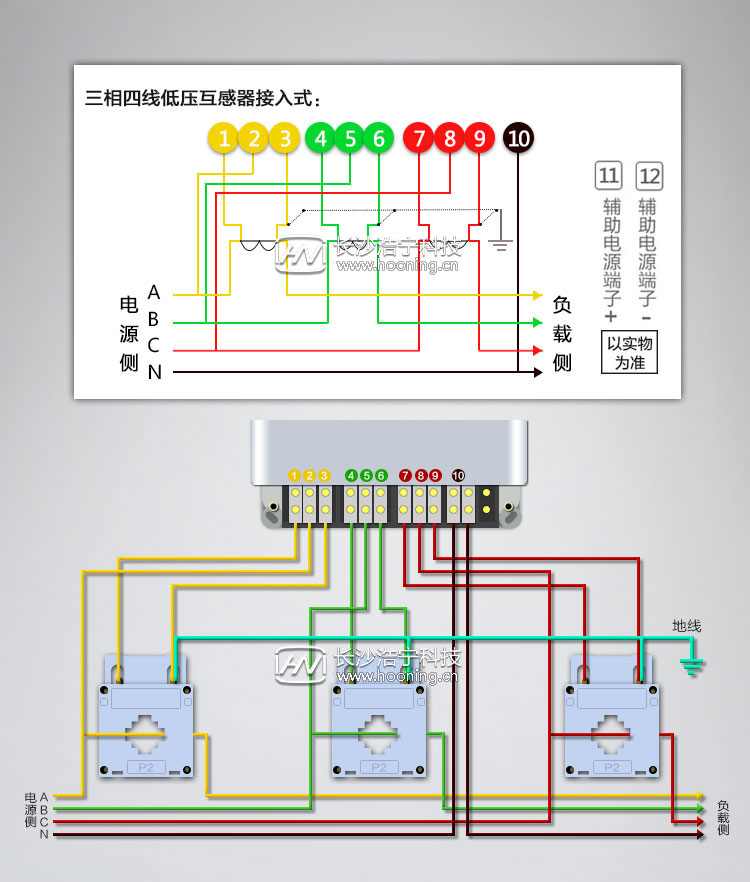

三相四線接線圖互感式

三相電表接線圖片

A黃線,電壓線接入2號口,電流線經過第1個電流互感器S1接入1號口輸入,S2接入3號口輸出

B綠線,電壓線接入5號口,電流線經過第2個電流互感器S1接入4號口輸入,S2接入6號口輸出

C紅線,電壓線接入8號口,電流線經過第3個電流互感器S1接入7號口輸入,S2接入9號口輸出

N黑線一般代表零線,直接接入10號口。

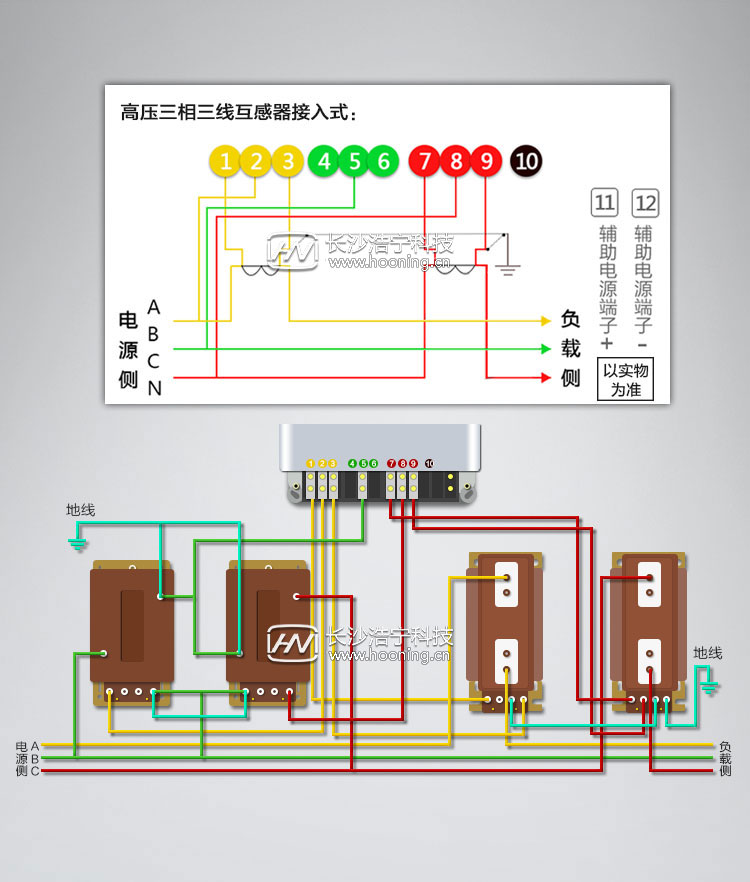

三相三線接線圖直入式

三相電表接線圖片

A電流線經過互感器S1接入1號口,3號口經過S2輸出,電壓線接入2號口。

B電壓線接入5號口,電流線直接接負載

C電流線經過互感器S1接入7號口,9號口經過S2輸出,電壓線接入8號口。
