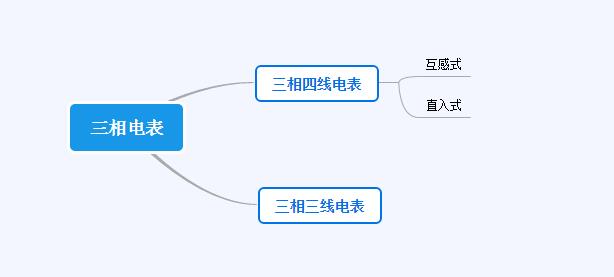

三相電表分為三相三線電表和三相四線電表，三相三線是高壓電表，三相四線即有低壓電表也有高壓電表，兩種電表接線也是有差異的，其中三相四線電表分為直入式和互感式，兩種接線方法也是有區別的，下圖我們看出三相電表的主要分類，我們按照分類來教大家電表怎么接?

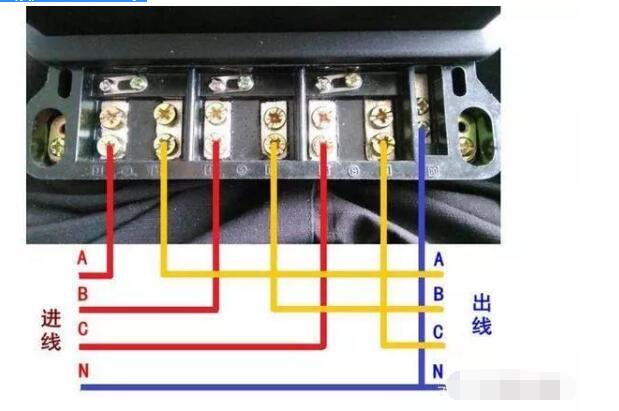

三相四線電表接線圖：直入式
1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。
三相四線電表接線圖：互感式
A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出
B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出
C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出
N黑線一般代表零線，直接接入10號口。

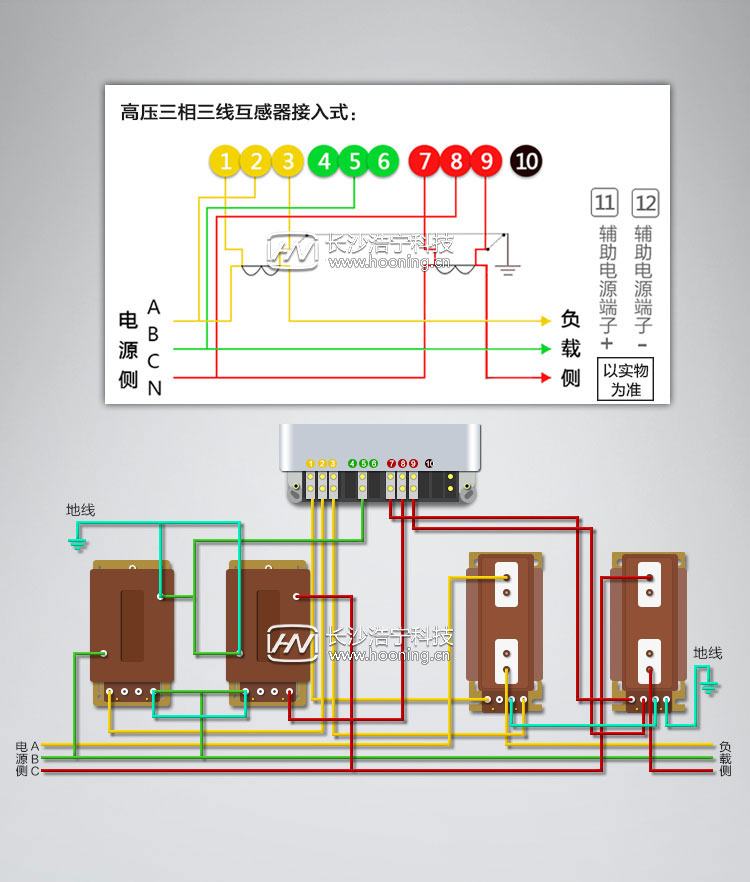

三相三線電表接線圖
A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。
B電壓線接入5號口，電流線直接接負載
C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。
三相電電表型號推薦：
長沙威勝DSSD331-MC3 1級三相三線多功能電能表
長沙威勝DTSD341-MC3 0.5S級 1級三相四線多功能電能表
