三相電表帶互感器的最多電流規格一般為1.5(6)A和0.3(1.2)A，還有南網的1(2)A，那么三相電表互感器接線怎么接呢?首先我們來看看三相四線電表接互感器的接線方法。

三相四線電表接線圖

三相四線電表要連接三個互感器，接線圖如下：

三相互感器電表接線圖

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

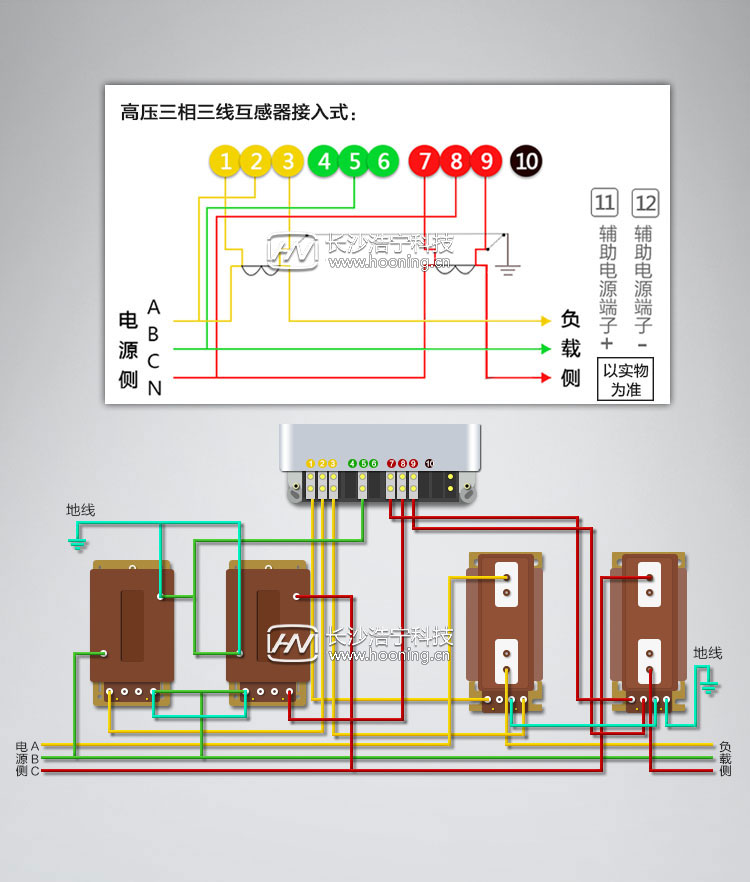

三相三線電表接線圖

三相三相電表一般要連接連個互感器，接線圖如下：

三相互感器電表接線圖

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相電電表型號推薦：

長沙威勝DSSD331-MC3 1級三相三線多功能電能表
