三相四線電表廣泛運用在我們的工作和生活中，比如店鋪、工廠、商場等，三相四線電表有兩種接線方法，一種是直接式的，就是不帶互感器的接線方法，這類的三相四線電表一般計量電流不超過100A，如果超過100A，則需要連接電流互感器，現在我們分別講解兩種三相四線電表怎么接線吧。
直通式三相四線電表比較簡單，編號從1到10，如下圖，但是有些朋友又要問了，直通電表怎么只有7個孔，哪里來的10個編號呢，其實是有的2、5、8三個接線柱和1、4、7用連接片短接了，所以這三個接線口是不需要再從外部接線的，直接式接線方法為：1、4、7接三相電源的進線，3、6、9接出線，最后的10接進出的零線。
直通式三相四線電表接線圖

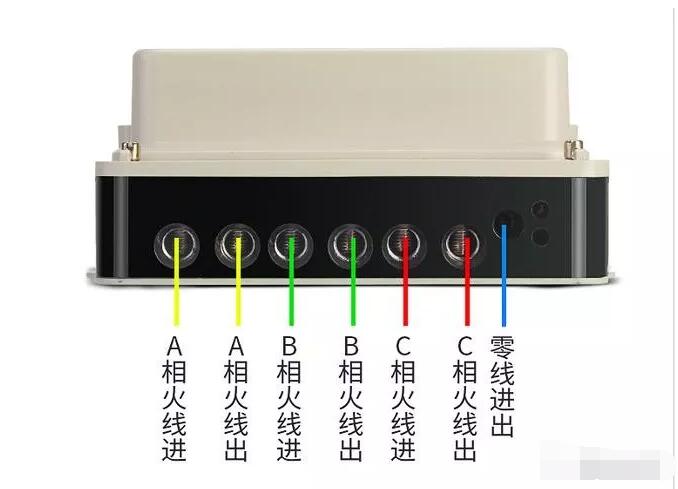

直通式三相四線電表插線口解釋圖

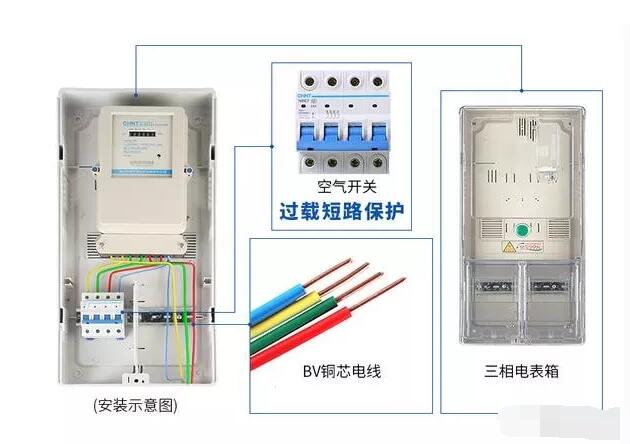

直通式三相四線電表實物安裝圖
當接入的計量電量比較大的時候，直通式的三相電表顯然是不能支持了，這個時候我們就要用到互感式的三相電表了，化大電流為小電流，通過表計量，用了電流互感器的電表計量的電量需要用電表的計量數乘以電流互感器的倍數哦。

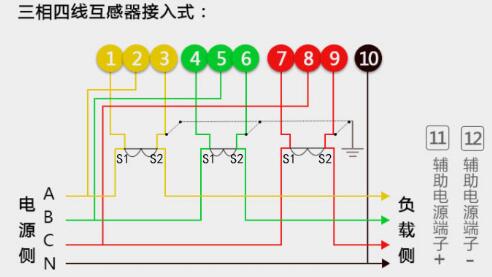

互感式三相四線電表接線圖
互感式三相四線電表插線口解釋圖

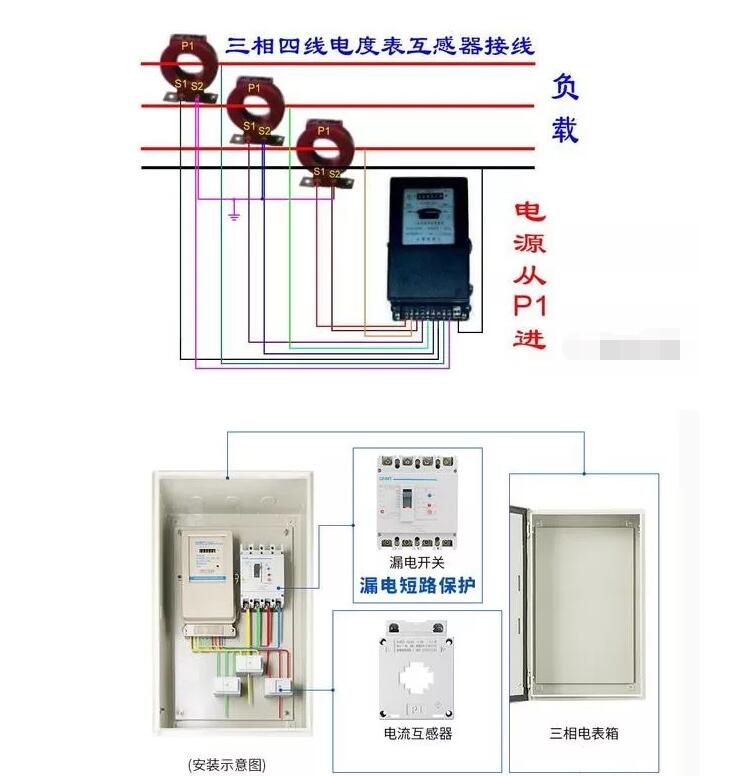

互感式三相四線電表實物安裝圖
三相四線電表可以不用零線嗎
不能!!
三相四線的電路里，由于用電情況的不確定性，所以線路電壓不會相等，就會造成電壓線圈的中性點偏移，如果不接零線，電表的讀數會產生誤差，所以最后的10接線柱必須接零線。不能不要零線哦!
