電子式三相四線電表現在一般指的是功能比較簡單的三相四線電表，常見型號是DTS，比如威勝DTS343-3，華立DTS541，科陸DTS720。電子式三相四線電表分為直通式和互感式?；ジ惺降碾姳硪话阋萌齻€(gè)互感器。

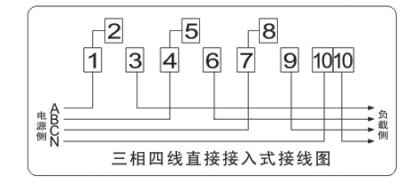

電子式三相四線電表接線圖：直通式

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

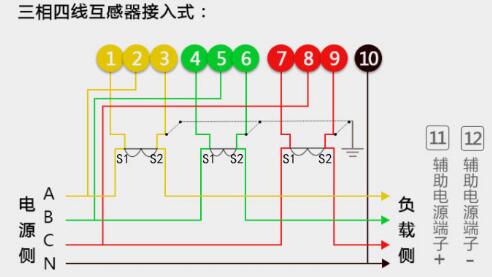

電子式三相四線電表接線圖：互感式

翻過接線端子蓋,就可以看到三相四線電表接線圖。

其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

電子式三相四線電表型號推薦：威勝DTS343-3

接線制式：三相四線制

精度等級：1級

電流規格：1.5(6)A 、10(40)A 、10(60)A 、20(80)A 、15(60)A 、30(100)A 、5(20)A

主要功能：計量正、反中小企業事業單位、商業用戶和居民用戶有功計量

通訊協議：DL/T645-1997

通訊功能：?jiǎn)?85 、遠紅外通訊

電壓規格：3X220V/380V

適用范圍：中小企業事業單位，商業用戶和居民用戶有功計量

市場價：480元 浩寧價：255

點擊查看詳情>>
