380V三相電表一般都是三相四線電表，多功能電表型號是DTSD，智能電表型號為DTZ，簡單有功表型號為DTS，所以380v三相電表接線圖就是三相四線接線圖。

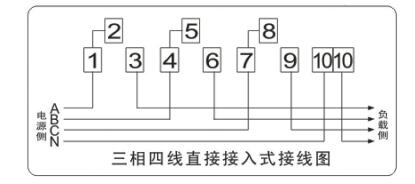

380v三相電表接線圖：直入式
1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

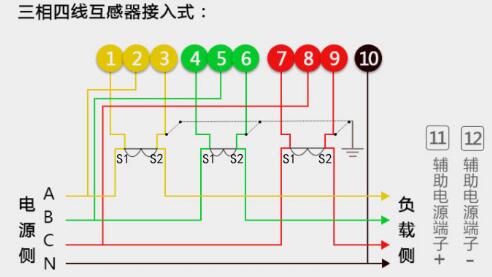

380v三相電表接線圖：互感式
翻過接線端子蓋,就可以看到三相四線電表接線圖。
其中1、4、7接電流互感器二次側S1端，即電流進線端;
3、6、9接電流互感器二次側S2端，即電流出線端;
2、5、8分別接三相電源;
10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。
A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出
B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出
C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出
N黑線一般代表零線，直接接入10號口。
電表接線注意事項
1.低壓電能表岀表線采用額定電壓為500V的絕緣銅芯導線，導線的載流量與負荷相匹配，導線截面不少于2.5平方毫米。
2.塑料絕緣導線的敷設，應采用線碼、塑料槽板或塑料管敷設。
3.三相三線和三相四線電能表岀表線的相序應用黃色、綠色、紅色導線標志相序或黃、綠、紅顏色涂在導線上以分別相序，若中性線為黑色則不涂顏色。
4.低壓電流互感器的一次線連接時，應注意其標志的變比的圈數和接頭，岀表線應壓接線耳。
