單相電表一般運用于居民用戶和出租房用戶，單相電表接線一般比較簡單，單相電表一般是四個插線口，一根火線和一根火線，單相電表一般不需要接互感器，直接接入就行了，現在我們就來看看單相電表怎么接線吧?

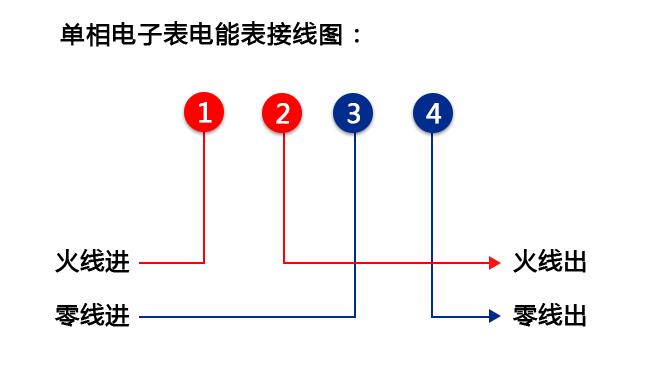

單相電表接線圖直入式：
單相電表的接線已經有標準規范了，1、3進，2、4出
在負載電流超過電表允許最大值，那么我們就需要配備互感器，單相電流一般配互感器的比較少，單相電表接互感器主要有兩種方法，一種是有連片的，一種是沒有連片的。

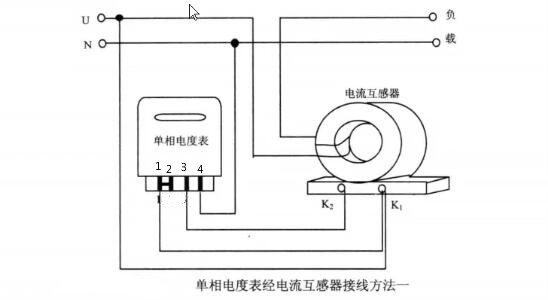

單相電表接線圖互感式：有連片的
火線連接到互感器K1并聯到電表的1號進線口，K1再并聯火線纏繞互感器的連線，K2接零線3號口入，4號口直接解零線出。

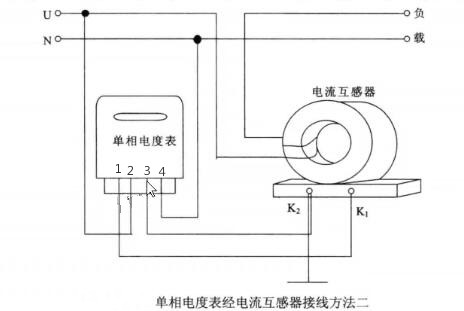

單相電表接線圖互感器：無連片的
K1接電表1號口， k2接電表3號口，零線接入4號口，火線纏繞互感器出來到負載
注意：如果單相電表內的連接片沒有斷開，K2是禁止接地的，要是電表內的連接片已經拆除，那么K2應該接地。
以上就是單相電表接線圖的全部內容，你會接了嗎，要是還是不會接，可以關注浩寧電表網電表接線圖欄目，我們將定期更新電表接線圖。下面是單相電表熱門型號推薦。
