三相電表首先要弄清楚是三相三線電表還是三相四線電表，三相三線電表比三相四線電表少了一根零線，還要判斷三相電電表需要加互感器嗎，不過一般三相電電表都是需要安裝互感器的，下面有兩種接線方法，一種是直進式的，還是有一種是互感式的接線方法。

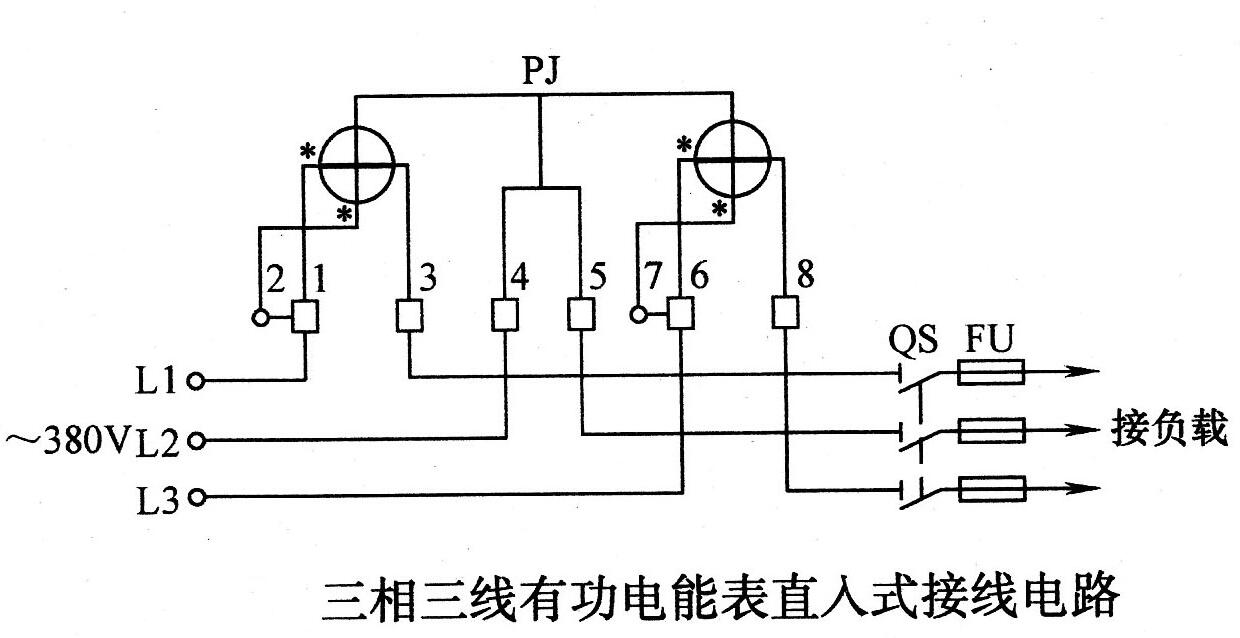

三相三線電表接線圖直入式：

L1進線接入電表1號口，1號口接入電壓線，3號口接出線

L2進線接入電表4號口，5號口接出線

L3進線接入電表6號口，7號口接入電壓線，8號口接出線

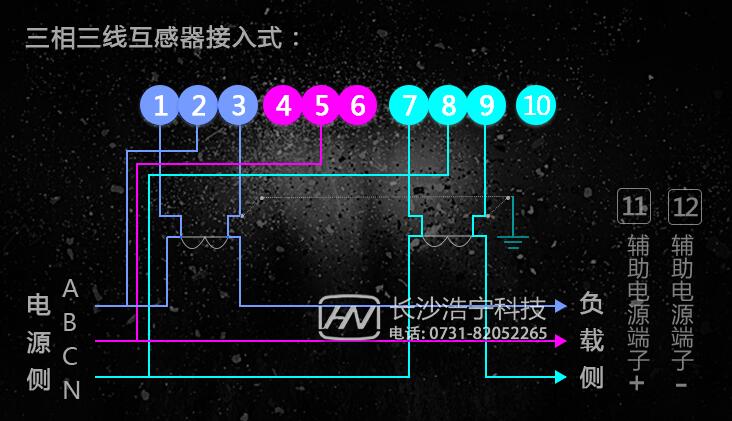

三相三線電表接線圖互感器式：

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相四線電表接線圖直入式：

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

三相四線電表接線圖互感式：

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

三相電電表為什么要接互感器：

三相電電表之所以要用互感器，是因?yàn)闇y(cè)量的電量遠遠大于電表所能承受的電流，所以要加入互感器，其實我們也可以從電表的電流規格上面看出這個三相電表需要接入互感器嗎，一般電表電流規格1.5(6)A和5(6)A一般都是要接入互感器的。

那么我們?cè)趺磁袛嘁尤攵嗌俚幕ジ衅髂?，小編舉個栗子你就明白啦!電流300安左右，三相電，怎么選電表呢?三相電表最大就是100A的，卻要計量300A的電流，這個時候我們就需要選擇互感器了，可以選擇一個5A的表，在配合一個350/5的電流互感器。

三相電電表型號推薦：

長沙威勝DSSD331-MC3 1級三相三線多功能電能表

長沙威勝DTSD341-MC3 0.5S級 1級三相四線多功能電能表

杭州華立DSZ535 0.5S級三相三線多功能智能電能表

杭州華立DTZ545 0.5S級三相四線多功能智能電能表
