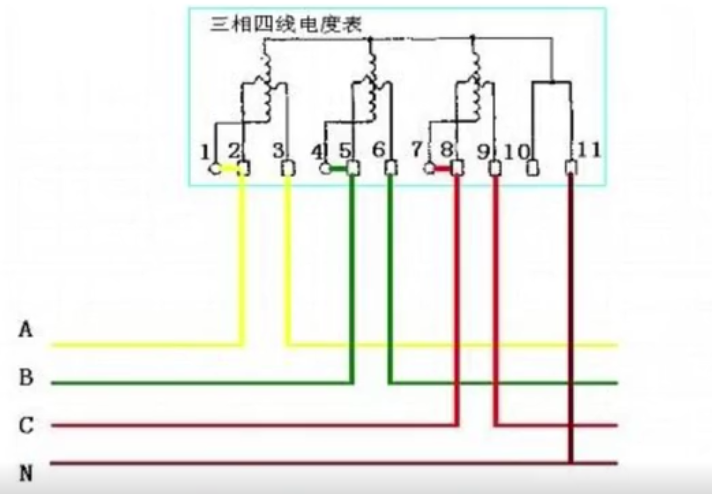

三相電表大部分接線我們都是要用到互感器的，那么三相電表應該怎么接互感器呢，我們先來看看實物圖吧。

實物圖看完了，你是不是還一頭霧水呢，現在讓小編來分步驟教您三相電表到底怎么接入互感器吧!

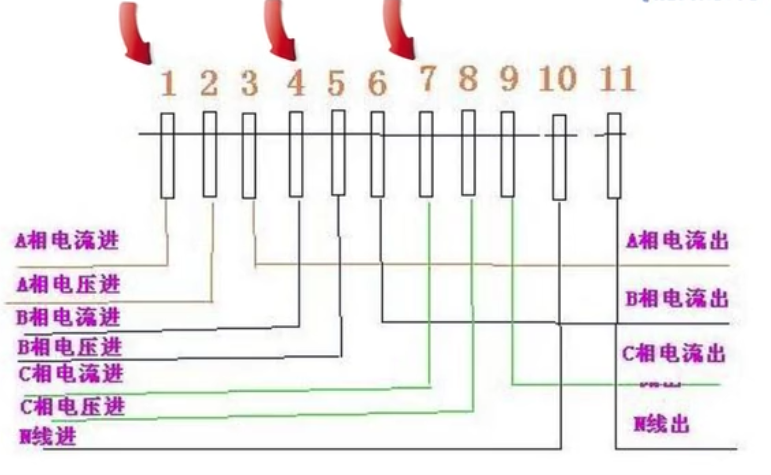

▲1、4、7接口接電流互感器二次側S1端口及電流進線端

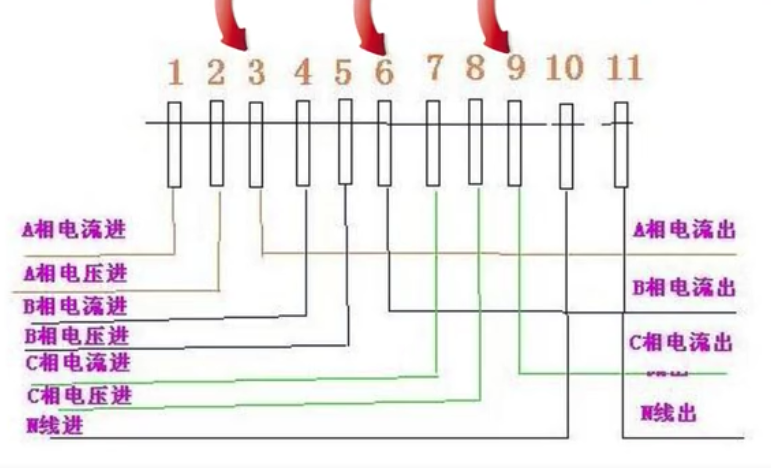

▲3、6、9接口接電流互感器二次側S2端及電流出現端

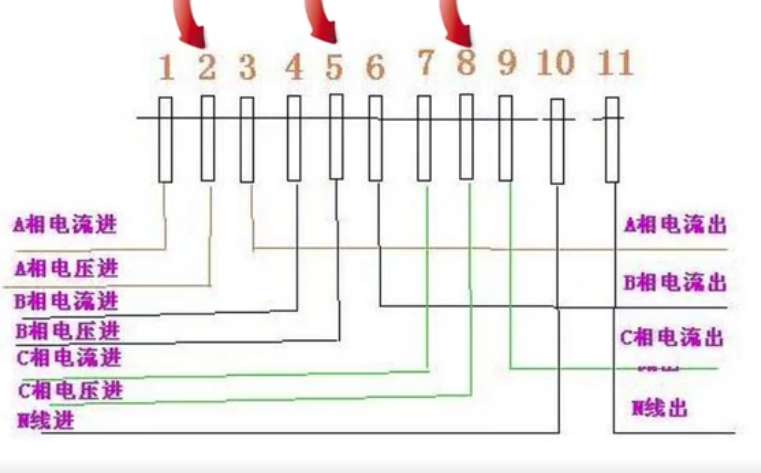

▲2、5、8分別接三相電源，10、11接口是接零線端

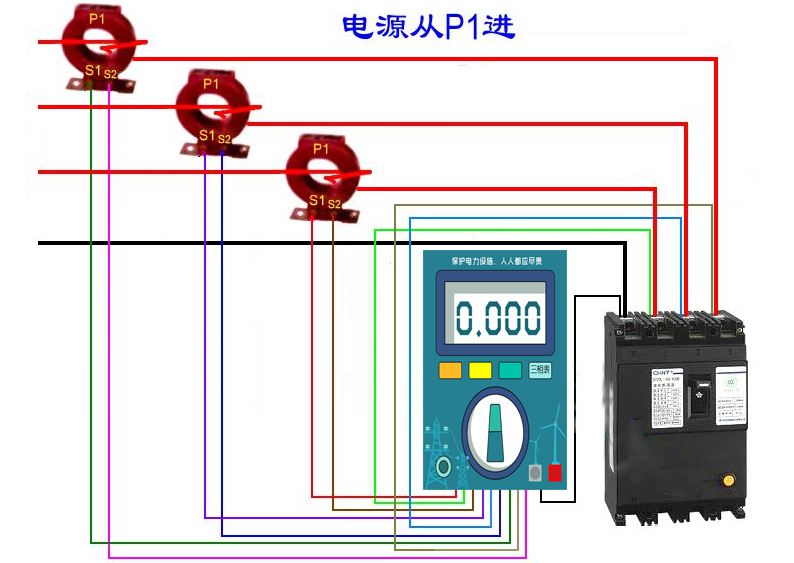

為了安全應將電流互感器S2端連接后接地，如圖所示：

現在帶互感器三相電表接線你明白了嗎，如果您還是不明白，關注浩寧電表網，我們這里有最齊全的電表電工知識。
