長沙威勝WFET-2000S 電能量數據采集終端*

Large - screen and wide - angle liquid crystal display

適用于110kV及以上變電站、10kV或35kV.上網電廠、大中型電廠、高耗能企業。

產品參數

【品牌型號】長沙威勝WFET-2000S 電能量數據采集終端

【主要功能】抄表功能、電表采集功能、通信與維護功能、狀態記錄與檢測等。

【通訊協議】DL/T 743-2001、DL/T 698- 2009、DL/T719-2000

【通訊接口】支持4路抄表RS-485接口，每路可接入16只以上電表，總共可接入64只以上電表

【工作電源】AC85V ~ AC285V, DC100V ~ DC375V,交直流雙路輸入，無縫切換。

【存儲容量】64MB FLASH,數據斷電可保存10年

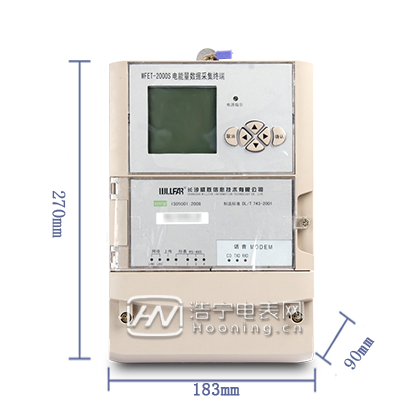

【大小尺寸】長x寬x厚: 270mmx183mmx90mm

集中器主要功能

抄表功能

支持4路抄表RS- 485接口，每路可接入16只以上電表，總共可接入64只以上電表;支持2路10/MODEM (選配)，1路上傳RS-485 (與第1路抄表RS-485復用)，GPRS無線通信模塊( 選配，此時不能配撥號MODEM和專線MODEM )。

通信功能

本地RS-485維護口;支持WF 102規約、DL/T719- 2000 ( IEC60870-5-102 )規約和其它地區/公司擴展版本以及MODBUS規約，可同時與多個主站系統以不同規約進行通信支持;每路RS-485通道可接入多種不同規約電表。

電表采集周期

具有負荷曲線等數據采集功能;各數據采集周期1分鐘~ 24小時可調; 64塊表的電量數據15分鐘采集間隔可保存30天，其他數據1 20分鐘采集間隔可保存30天。

計量功能

支持總電量、分時電量、象限無功、最大需量、瞬時電壓/電流/功率/功率/因數、失壓、上月底碼、上月需量。

升級和維護功能

可選配SD數據接口和USB接口，可用于數據備份和升級維護;程序、參數遠程升級和維護功能，方便終端遠程維護和功能升級。

記錄與檢測

MODEM模塊故障自檢測和恢復功能，有效提高通信的可靠性;終端事件記錄功能，便于終端運行維護管理。
