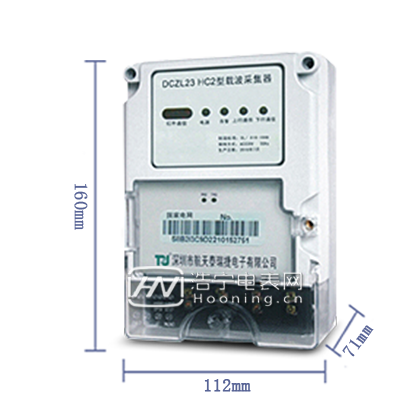

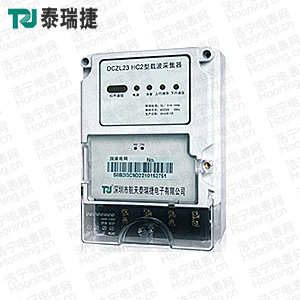

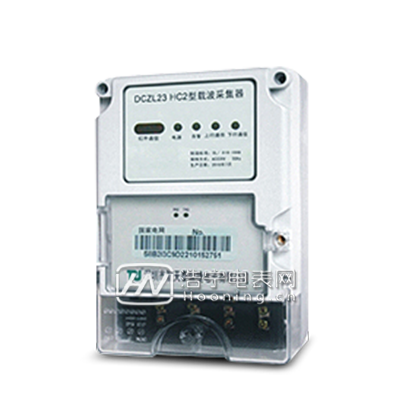

深圳泰瑞捷DCZL23 HC2型載波采集器*

Large - screen and wide - angle liquid crystal display

適用于電力公司、公共事業單位、公共建筑、居民小區等。

產品參數

【品牌型號】深圳泰瑞捷DCZL23 HC2型載波采集器

【主要功能】該采集器為載波通道，實現電力載波和485通訊的數據轉換，同時支持中繼路由功能.

【儲存容量】16MB FLASH,，數據斷電可保存10年

【參比電壓】220VAC

【通訊協議】DL/T645-2007《多功能電能表通信規約》

【通訊接口】RS485通訊。

【尺寸大小】長X寬X厚: 160mmX112mmX71mm

設備通電時電源狀態燈亮，出現故障時報警燈亮，載波通訊時.上行通道指示燈亮，485通訊時下行指示燈亮。

采集器相當于虛擬了N個RS -485的電能表，系統召讀采集器中的數據相當于直接抄讀系統中RS- 485電能表，采集器與集中器之間的通信采用低壓電力線載波通信，采集器與電能表之間的通信采用RS485接口進行通信

采集器通過.上行信道接收集中器下發的電能表數據抄讀和控制指令，并通過規約轉換實時轉發給下連的485電能表，然后將電能表的應答數據信息回送給集中器。
