產品型號：浩寧達FKGA42-HND2S

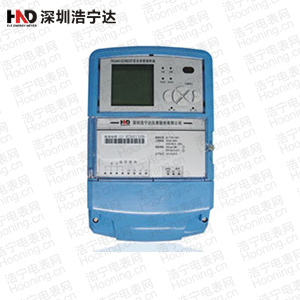

產品名稱：深圳浩寧達FKGA42-HND2S電力負荷管理終端

主要特點

1、采用先進的32位RISC嵌入式CPU（ ARM9內核）的硬件平臺和基于嵌入式LINUX操作系統開發平臺的新一代用電采集設備，集成度高、技術先進，采用GPRS/CDMA/以太網/光纖等通信方式，廣泛適用于電力負荷管理系統，為客戶服務、用電稽查、有序用電、錯峰用電、安全用電、緩解用電緊張?zhí)峁┛煽康募夹g(shù)手段。

2、內置交流電壓、電流采樣和電流回路CT一次側短路、CT二次側短路、開路的防竊電模塊。

3、終端內置交流250V/5A長壽命繼電器，支持功率定值控制、電量定值控制、費率定值控制、保電/剔除、遠方控制。

4、終端內置TCP/IP協議，支持各種有無線網絡通信方式；支持網絡在線升級。

主要用途

負荷管理終端是對終端用戶用電信息進行采集的設備，可以實現電能表數據的采集、電能計量設備工況和供電電能質量監測，以及客戶用電負荷和電能量的監控，并對采集數據進行管理和雙向傳輸。

主要功能

1、數據采集器
終端能按設定的終端抄表日或定時采集時間間隔對電能表數據進行采集、存儲，并在主站召測時發送給主站，終端記錄的電能表數據，應與所連接的電能表顯示的相應數據一致。終端實時采集狀態量位置狀態、控制輸出回路開關接入狀態和其它狀態信息，發生變位時應記入內存并在最近一次主站查詢時向其發送該變位信號或終端主動上報。終端能接收電能表輸出的脈沖，并根據電能表脈沖常數Kp（imp/kWh或imp/kvarh）、TV變比KTV、TA變比KTA計算1min平均功率，并記錄當日、當月功率最大值和出現時間。
終端具備電壓、電流等模擬量采集功能，測量電壓、電流、功率、功率因數等，終端具有電壓監測越限統計功能，其電壓準確度等級為0.5；具有諧波數據統計功能，諧波分量準確度等級為1。
2、數據處理
終端可按照要求采集實時和當前數據；終端可按要求將采集的數據在日末（次日零點）形成各種歷史日數據，并保存最近62天日數據；終端可按要求將采集的數據按15min的凍結間隔形成各類凍結曲線數據，并保存最近30天曲線數據；終端可按要求將采集的數據在月末零點（每月1日零點）生成各種歷史月數據，并保存最近12個月的月數據。
終端能夠監測電能表運行狀況、電壓偏差監測及電壓合格率統計的功能；終端具有按設置的功率因數分段限值對監測點的功率因數進行分析統計，記錄每月功率因數越限值發生在各區段的累計時間。
3、參數設置與查詢
終端具備通過遠程或本地的方式對終端時鐘、TA變比、TV變比、電能表常數、限值參數、功率控制參數、預付費控制參數、終端參數、抄表參數等進行讀取與設置的功能。
4、控制功能
終端具備的控制功能主要分為功率定值控制（時段功控、廠休功控、營業報停功控、當前功率下浮功控）、電量定值控制（月電控、購電控）、保電/剔除、遠方控制這四大類。
5、事件記錄
終端根據主站設置的事件屬性按照重要事件和一般事件分類記錄。每條記錄的內容包括事件類型、發生時間及相關情況。對于主站設置的重要事件，當事件發生后終端實時刷新重要事件計數器內容，記為記錄，并可以通過主站請求訪問召測事件記錄，對于采用平衡傳輸信道的終端應直接將重要事件主動及時上報主站。對于主站設置的一般事件，當事件發生后終端實時刷新一般事件計數器內容，記為事件記錄，等待主站查詢。
6、數據傳輸
終端能按主站命令的要求，定時或隨機向主站發送終端采集和存儲的功率、最大需量、電能示值、狀態量等各種信息。對重要數據和參數設置、控制報文的傳輸具有安全防護措施。終端具備無線公網、RJ-45以太網或光纖通信接口用于遠程通信。采用無線公網信道的終端可采取流量控制措施。終端具備中繼轉發功能。
7、本地功能
終端具有本地狀態指示，指示終端電源、通信、抄表等工作狀態。并可顯示當前用電情況、抄表數據、終端參數、維護信息等。終端具有本地維護接口，通過維護接口設置終端參數，進行軟件升級等。本地通信接口中有1路作為用戶數據接口，提供用戶數據服務功能。由用戶根據需要查詢實時用電數據和參數（如用電曲線、時段費率、購用電信息等）、供電信息（如停限電通知、電價信息、催費信息等）、告警信息等。
8、終端維護

終端具有自測試、自診斷功能，發現終端的部件工作異常會自動記錄。終端接收到主站下發的初始化命令后，能分別對硬件、參數區、數據區進行初始化，參數區置為缺省值，數據區清零，控制解除。終端具備軟件遠程下載、斷點續傳等維護功能。
