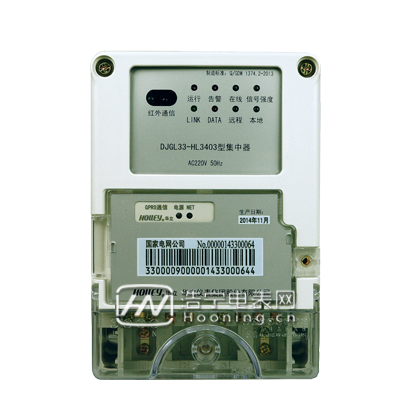

杭州華立DJGL33-HL3403微型集中器*

Large - screen and wide - angle liquid crystal display

適用于電力大用戶的抄表、用電監察、負荷控制、配變監測、有序用電等場合。

產品參數

【品牌型號】杭州華立DJGL33-HL3403微型集中器

【主要功能】該產品通訊功能強大,且體積小,安裝方便、價格便宜集中少表的優先選擇.

【電壓規格】交流單相供電，220V+20%

【工作溫度】-40°C~+70C

【整體功耗】視在功率15VA.有功功率3W

【通訊接口】1個紅外通信接口(缺省波特率為1200bps )、3個抄表RS485通信接口(其中-路可打展成M-BUS口,缺省波特率為9600bps )、1個本地維護RS485通信接口(缺省波特率為57600bps )、1個GPRS模塊通信接口,1個網絡RJ45通信接口(選配)

【大小尺寸】長x寬x厚: 160mmx112mmx71mm

集中器主要功能

數據采集和存儲功能

能采集各電能表的實時電能示值、日零點凍結電能示值、抄表日零點凍結電能示值。帶有時標。數據管理和存儲:能按要求對數據進行分類存儲，如日凍結數據、抄表日凍結數據、曲線數據、歷史月數據等。曲線凍結數據密度為1小時。抄表數量上限為192只。存儲容量為32M。

電能表運行狀況監測

集中器監視電能表運行狀況，電能表發生參數變更、時鐘超差或電能表故障等狀況時，按事件記錄要求記錄發生時間和異常數據。

事件記錄功能

集中器能根據設置的事件屬性,將事件按重要事件和一般事件分類記錄。事件包括參數變更、抄表失敗、集中器停/上電,電能表時鐘超差等,可保存最近500條事件記錄。

本地功能

有本地狀態指示、本地維護接口、本地信息觸發功能。

通訊功能

通過GPRS無線數據通信模塊，以太網等多信道與主站通信。無線信道支持主站實時招讀定時上報等通信方式。支持主站對其進行遠程在線軟件下載升級，并支持?jǐn)帱c(diǎn)續傳方式。
